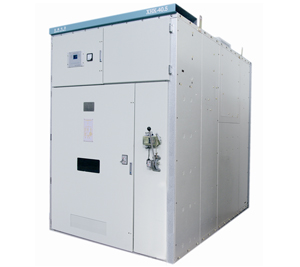

XHK-40.5消弧柜

区域：江苏省南通市
留言：暂无
浏览：339
更新：2014-08-03 18:22
到期：长期有效

详细说明

概述

XHK消弧消谐及过电压保护装置适用于40.5kV小电流不接地系统中，用来对各类过电压的限制，以提高电网运行安全可靠性。该装置采用了微机技术，工作可靠性高，人机界面好,设置调试简便，可广泛应用于我国的电力、冶金、化工、煤炭和石油等行业及风电发电场、水电站等场所。

■　正常使用条件

1、环境温度-35℃、45℃；
2、海拔高度<1000m，特殊情况可达4000m；
3、使用环境不得有粉尘、煤气、烟气等具有爆炸性的混合物；
4、空气相对湿度：日平均值不大于95%，月平均值不大于90%；
5、地震烈度不超过8级；
6、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动的场所。

2011-12-27-100950

■　技术参数

开关柜技术参数

序号	项目		单位	参数
1	额定电压		kV	40.5
2	额定电流		A	500
3	额定绝缘水平	工频耐压（1min）	kV	95
3	额定绝缘水平	雷电冲击电压	kV	185
4	额定频率		Hz	50
5	接地电流		A	100

单极接触器技术参数

序号	项目		单位	参数
1	额定电压		kV	40.5
2	额定电流		A	500
3	额定频率		Hz	50
3	工作耐压	工频耐压（1min）	kV	95
3	工作耐压	冲击耐压	kV	185
4	机械寿命		次	10⁵
5	电寿命		次	10⁵

■　技术关键点

●　采用对网络电压的计算判别故障相，准确性高。
●　采用选相方法定位，比采用选线的办法对故障的定位更为准确。
●　采用短接的办法灭弧，可靠性高，避免在网络过电压时开断容性电流失败而使故障扩大的危险。
●　采用触摸屏技术，功能强大，界面良好。
●　采用PLC作为故障的判别及控制核心，工作可靠。
●　具备通讯接口，能与上位机实现实时通讯，实现遥测、遥控、遥信功能。
●　对运行信号及参数记录，便于查询分析。

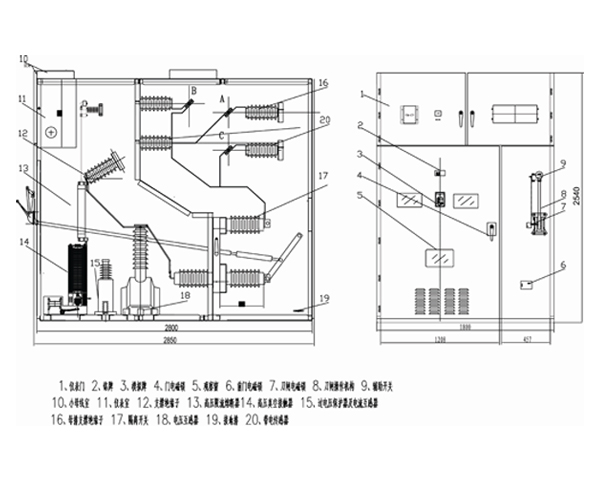

■　产品结构尺寸

2011-12-27-101001
