■ 概述
|

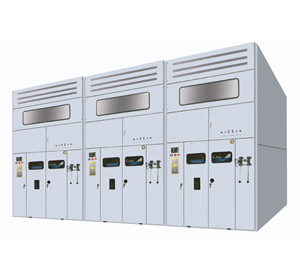

气体绝缘金属封闭（简称GIS）是将断路器、隔离开关、接地开关、母线、互感器、避雷器等主要元件均装入密封的金属壳体内，内部充以SF6气体做为绝缘及灭弧介质，具有体积小、占地面积少、不受外界环境影响、运行安全可靠、维护简单和检修周期长等优点，因此倍受用户欢迎，被广泛应用于各类变电站。
该产品依据GB7674《六氟化硫封闭式组合电器》，IEC517《额定电压72.5kV及以上气体绝缘金属封闭开关设备》高一档级标准的要求设计，技术参数高，性能参数高，性能优良，能完全满足电力用户的使用要求。
|
|
■ 使用条件
1、海拔高度（对外绝缘）不超过2000m；
2、环境温度，曲线套管：-40℃～+40℃，户内元件：-30℃～+40℃；
3、相对湿度，日平均＜95℃ 月平均＜90℃；
4、抗震能力≤8度；
5、风速≤34m/s。
■ 技术参数
|
项目
|
单位
|
技术参数
|
|
额定电压
|
kV
|
126
|
|
额定电流
|
A
|
1250/2000
|
|
额定频率
|
Hz
|
50
|
|
SF6气体年漏气率
|
%
|
＜1
|
|
SF6气体水分含量（体积比）
|
断路器气室
|
PPm
|
150/300（交接值/运行值）
|
|
其他气室
|
250/500（交接值/运行值）
|
|
SF6气体额定压力（20℃）
|
断路器
|
MPa
|
0.6
|
|
其他元件
|
0.4
|
|
SF6零表压时对地和断口间
5min工频耐受电压（有效值）
|
|
kV
|
110
|
|
二次回路绝缘水平（limin）
|
|
V
|
2000
|
|
单元间隔宽度
|
m
|
2
|
1.7
|
1.5
|
|
单元间隔重复
|
t
|
5—8（接线方式不同重量不等）
|
|
动载荷
|
向上
|
kN
|
15
|
|
向下
|
25
|
|
静载荷
|
kN/m2
|
15
|
| |
|
|
|
|
|
|
表2 断路器技术参数
|
项目
|
单位
|
技术参数
|
|
额定电压
|
kV
|
126
|
|
Lmin工频耐压（有效值）
|
相对地
|
kV
|
230
|
|
断口间
|
275
|
|
相间
|
345
|
|
雷电冲击耐受电压1.2/50µs
|
相对地
|
kV
|
550
|
|
断口间
|
650
|
|
相间
|
550
|
|
额定峰值耐受电流（峰值）
|
kA
|
80
|
|
额定短时耐受电流（有效值）
|
kA
|
31.5（3s）
|
|
额定开断电流
|
kA
|
31.5
|
|
近区故障开断电流
|
kA
|
31.5×90%
|
|
额定失步开断电流
|
kA
|
0.25×31.5
|
|
额定短路关合电流（峰值）
|
kA
|
80
|
|
首极开断系数
|
倍
|
1.5
|
|
反极过压倍数
|
|
2.5
|
|
线路充电开断电流
|
A
|
31.5
|
|
电缆充电开断电流
|
A
|
140
|
|
额定连续开断次数（31.5kA）
|
次
|
20
|
|
额定操作循环
|
|
分－0.3s－合分－180s－合分
|
|
分闸时间
|
ms
|
28±4
|
|
合闸时间
|
ms
|
80±10
|
|
全开断时间
|
ms
|
≤60
|
|
金属短接时间
|
ms
|
60
|
|
三相分闸不同期
|
ms
|
≤3
|
|
三相合闸不同期
|
ms
|
≤5
|
表3隔离开关技术参数
|
项目
|
单位
|
技术参数
|
|
额定电压
|
kV
|
126
|
|
1min工频耐压(有效值)
|
相对地
|
kV
|
230
|
|
断口间
|
kV
|
275
|
|
相间
|
kV
|
345
|
|
雷电冲击耐受电压1.2/50 µ s （峰值）
|
相对地
|
kV
|
550
|
|
断口间
|
kV
|
650
|
|
相间
|
kV
|
550
|
|
切合环流能力
|
A
|
1600
|
|
额定电流
|
A
|
2000
|
|
额定峰值耐受电流（峰值）
|
kA
|
80
|
|
额定短时耐受电流（有效值）
|
kA
|
31.5(3s)
|
|
SF6气体额定充气压力（20℃）（电压）
|
MPa
|
0.4
|
|
每相回路的电阻
|
µΩ
|
≤70
|
■ 技术关键点
●体积小：ZFD12-126（GIS）间隔宽度为1120mm,由于采用了最新的电场及流场的分析理论，使产品的结构尺寸均小于目前国内外主要厂家的同类产品尺寸。从而有效地减小了占地面积，使布置方式更加灵活，降低了工程造价。
●重量轻、温升低、耐腐蚀：由于采用铝壳体，壳体表面涡流损耗小，壳体温升几乎不受通流影响：提高了设备的防腐性能。
●运输便捷、安装方便：GIS高度低、重量轻、各间隔为块式结构，采用整体运输形式，二次电缆和机构于厂内全部连接调试完毕，现场安装方便、周期短。
●优异的开断性能：ZFD12-126(GIS)配有弹簧操作机构，采用新型自能式灭弧原理，能确保开断各种故障电流，性能达到国际先进水平。
●优良的绝缘性能：绝缘件利用进口设备，采用“真空浇注”技术加工生产。对绝缘件有严格的筛选追溯制度，逐件进行工频、局放试验，工频耐压比用户要求高一电压档次，单件局放控制在2pC。
●优良的密封性能：室内部分有一套密封，室外部分有两套密封，一套主密封，在主密封外面还加了一套防水、防尘圈（我们在密封槽的设计上采用了优化设计，压缩量和填充量都恰到好处，既能封住气体无泄漏，又能保证密封圈在其弹性变形的范围内部产生塑性变形，利于密封圈的寿命）密封圈为复合三元乙丙胶，其老化寿命可达15年；优异的设计、精良的加工设备、完善的监测手段，成功地运行经验，使我公司生产的GIS的密封性能远远高于国际所要求的水平。
●安全可靠：外壳全部接地；电气性能上，零表压整机耐受1.3倍的相电压；机械性能上，壳体破坏压力达2.1MPa，是额定压力值得4倍，每个气室配有反拱形爆破片，确保人员及设备的安全。
●适用性强：耐震性能优良，可耐受9级地震；瓷套为防污型，爬电比距为25mm/kv，31mm/kv两种，以满足Ⅲ、Ⅳ级污秽地区的要求。
|
