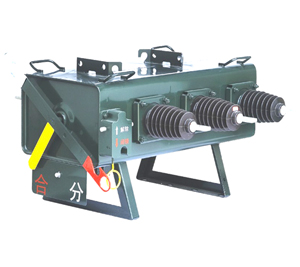

HSF-12系列户外交流六氟化硫负荷开关适用于额定电压12kV配电网，用于开断、关合负荷电流和过载电流，能自动将发生故障的配电线路区段隔离开。
■ 使用环境条件
|
|
■ 技术参数
|
序号 |
参数名称 |
单位 |
技术参数 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定电流 |
A |
630 |
|
3 |
额定频率 |
Hz |
50 |
|
4 |
额定短时耐受电流(4s) |
kA |
20 |
|
5 |
额定短路关合电流 |
kA |
50 |
|
6 |
1min工频耐受电压 |
kV |
42/48(隔离断口） |
|
7 |
雷电冲击耐压 |
kV |
75/85（隔离断口） |
|
8 |
额定电缆充电开断电流 |
A |
16 |
|
9 |
额定SF6气体压力（20℃时） |
Mpa |
0.03(表压） |
|
10 |
每相回路电阻 |
μΩ |
≤130 |
|
11 |
机构寿命 |
次 |
5000 |
■ 技术关键点
●HSF负荷开关采用压气式灭弧原理，以SF6气体为绝缘和灭弧介质，并配以独特的内置弹簧机构，具有操作简单，操作功小，机构不受外界环境影响等优点，是一种性能优越的免维护开关设备。
●开关外壳采用不锈钢（3㎜）制造，具有良好的密封性和强度，并进行表面喷涂处理。
●外壳安装了防爆泄压装置，避免了因开关内部压力异常增高而导致断路器壳体爆裂。
●装设了低气压闭锁装置，当开关内部气体压力低于闭锁压力（0.02Mpa，表压）时，低气压闭锁装置将开关闭锁并随之发出红牌指示。
●装设了手动闭锁装置，可将开关闭锁在合闸或分闸位置，防止运行时的误操作；同时在停电作业时防止误合闸。
●使用EPDM橡胶绝缘套管或硅橡胶与环氧树脂复合套管，彻底杜绝因外力和雷电造成的瓷瓶破裂或因烘结不良造成的开裂，大大提高了负荷开关运行的可靠性。开关进出线可以采用端子出线或电缆出线。
■ 产品外形尺寸
HSF-12户外交流六氟化硫负荷开关外形尺寸图
