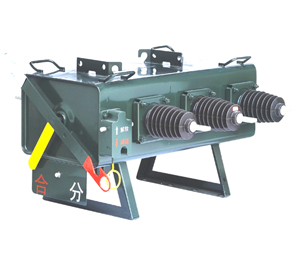

HSF-12系列户外交流六氟化硫负荷开关

区域：江苏省南通市
留言：暂无
浏览：398
更新：2014-08-03 18:19
到期：长期有效

详细说明

■ 概述

HSF-12系列户外交流六氟化硫负荷开关适用于额定电压12kV配电网，用于开断、关合负荷电流和过载电流，能自动将发生故障的配电线路区段隔离开。

■　使用环境条件

1、周围空气温度：最高+40℃，最低-35℃，最大日温差25℃；
2、相对湿度：日相对湿度的平均值不超过95%，月相对湿度平均值不超过90%。
3、海拔高度：不超过1000m；
4、污秽等级：Ⅳ级；
5、最大风速：35m/s（离地面10m高，10min的最大风速）
6、耐地震能力：按8度设防，地面水平加速度0.25g,垂直加速度0.125g。

2011-12-27-093637

■　技术参数

序号	参数名称	单位	技术参数
1	额定电压	kV	12
2	额定电流	A	630
3	额定频率	Hz	50
4	额定短时耐受电流(4s)	kA	20
5	额定短路关合电流	kA	50
6	1min工频耐受电压	kV	42/48(隔离断口）
7	雷电冲击耐压	kV	75/85（隔离断口）
8	额定电缆充电开断电流	A	16
9	额定SF6气体压力（20℃时）	Mpa	0.03(表压）
10	每相回路电阻	μΩ	≤130
11	机构寿命	次	5000

■　技术关键点

●HSF负荷开关采用压气式灭弧原理，以SF₆气体为绝缘和灭弧介质，并配以独特的内置弹簧机构，具有操作简单，操作功小，机构不受外界环境影响等优点，是一种性能优越的免维护开关设备。
●开关外壳采用不锈钢（3㎜）制造，具有良好的密封性和强度，并进行表面喷涂处理。
●外壳安装了防爆泄压装置，避免了因开关内部压力异常增高而导致断路器壳体爆裂。
●装设了低气压闭锁装置，当开关内部气体压力低于闭锁压力（0.02Mpa，表压）时，低气压闭锁装置将开关闭锁并随之发出红牌指示。
●装设了手动闭锁装置，可将开关闭锁在合闸或分闸位置，防止运行时的误操作；同时在停电作业时防止误合闸。
●使用EPDM橡胶绝缘套管或硅橡胶与环氧树脂复合套管，彻底杜绝因外力和雷电造成的瓷瓶破裂或因烘结不良造成的开裂，大大提高了负荷开关运行的可靠性。开关进出线可以采用端子出线或电缆出线。

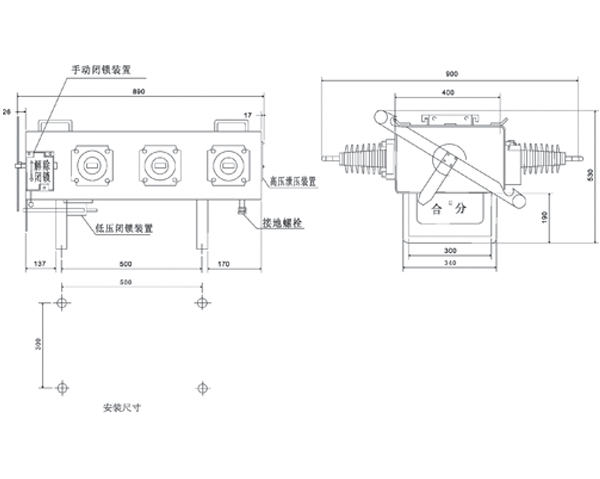

■　产品外形尺寸

2011-12-27-093651
