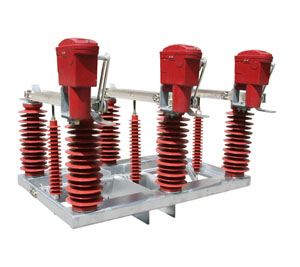

HZF-24户外负荷开关采用真空灭弧技术，广泛适用于三相交流50Hz，额定电压为24kV系统中作为开断和闭合负荷电流之用，亦可作为开断和闭合空载线路、空载变压器之用。操作时由自带快分快合机构的真空灭弧室灭弧，隔离刀闸只承受工作时的操作电流,具有开断能力强、操作方便、寿命长、免维护等特点。 ■ 使用环境条件 1、周围空气湿度：上限：+40℃，下限：一般地区-35℃，严寒地区-40℃： |
|
■ 技术参数
|
序号 |
项目名称 |
单位 |
参数 |
|
|
1 |
额定电压 |
kV |
24 |
|
|
2 |
额定电流 |
A |
630 |
|
|
3 |
额定频率 |
Hz |
50 |
|
|
4 |
额定短路开断电流 |
kA |
20 |
|
|
5 |
额定短路关合电流（峰值） |
kA |
50 |
|
|
6 |
额定短时耐受电流（4s） |
kA |
20 |
|
|
7 |
额定峰值耐受电流 |
kA |
50 |
|
|
8 |
绝缘水平 |
1min工频耐压（对地、相间/断口） |
kV |
65/79 |
|
雷电冲击耐压(峰值)（对地、相间/断口） |
125/145 |
|||
|
9 |
机械寿命 |
次 |
5000 |
|
■ 技术关键点
● 负荷开关采用三相分体柱式结构，采用真空灭弧技术承受关合电流，具有稳定可靠、无油、无污染、无燃烧和爆炸危险、免维护、体积小、重量轻、寿命长等特点。
● 全密封真空灭弧室防潮、防凝露性能好，特别适用于严寒和潮湿地区。
● 真空灭弧室承受关合操作时的电流电弧，有效地保护了主刀闸，使主刀闸运行可靠、使用寿命长。
● 负荷开关三相联动，设有储能保持弹簧，关合速度快，并自动保持在被操作状态，分合闸时有明显的可见断口，兼有隔离开关功能。
■ 产品外形尺寸

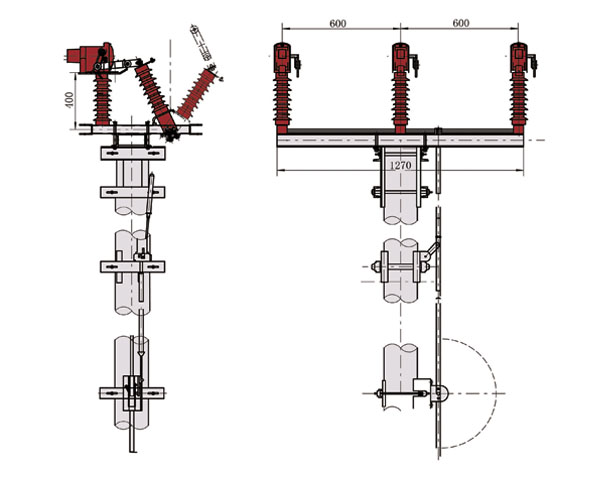

HZF-24(水平安装）外形尺寸图
HZF-24(垂直安装）外形尺寸图
