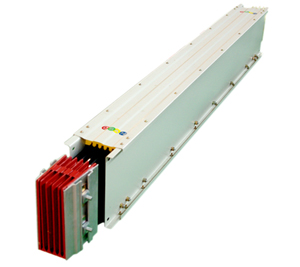

产品综述
适用范围：ADM系列空气绝缘型母线槽适用于额定电压660V以下、额定工作电流100～5000A、频率50Hz的输配电系统。该系列产品已全部通过“CQC”质量认证中心的严格认证。
|
■ ADM系列结构性能： 1、体积小、结构紧凑，外壳采和冷轧薄钢一次冷轧成瓦楞型波纹槽结构，整体组装后形成高强型管状结构，可大大增强母线槽系统的强度（6m，直线居中施加70kg压力，挠度小于15mm）；且母线导体通长固定于外壳瓦楞槽中，也增强了系统的动热稳定性。可彻底解决施工现场大跨距安装的难题。
|
|
■ ADM系列绝缘配置
1、独特的结构设计，让母排在包裹绝缘介质后分相卡制于外壳瓦楞中，使母线系统拥有介质绝缘和空气绝缘的双重绝缘，集空气型母线槽和密集型母线槽绝缘优点于一身。
2、母线介质绝缘采用高档绝缘材料“塑料王”—聚四氟乙烯定向薄膜（SFM-3），该材料耐温等级很高（-180℃～+250℃），单层耐压6000V，绝缘等级“C”级，绝缘老化寿命50年以上，为现行实用绝缘材料中性能最佳产品。
3、母排在包裹绝缘材料后，与上下盖板接触部分采用U型橡胶垫作缓冲保护，以防止因母线绝缘材料于外壳之间的长期硬性接触，造成母线绝缘材料的震动性磨损。该材料为高级弹性PVC，长期耐高温达130℃，达到国家B级绝缘标准。
■ ADM系列技术参数
1、采用高强密封结构设计，一般防护等级为IP4X，特殊要求可达IP54。外壳防护已通过国家权威部门检测并认定。
2、母线可承受2500V的工频耐压。
3、母线系统在以额定电流正常工作时，温升不高于：接头处60K、外壳30K、槽内40K。
