大联大世平集团推出基于ADI的电能质量在线监测系统方案

   2014-08-11 中国节能网1670
核心提示:2014年8月7日,致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布,其旗下世平针对电能质量监测市场,推出ADI电能质量在线监测系统方案。
  2014年8月7日,致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布,其旗下世平针对电能质量监测市场,推出ADI电能质量在线监测系统方案。可以实现对电能的远程在线监测,对采集数据的分析、处理,并生成各种电能及电能质量报表、分析曲线、图形等,便于电能的分析、研究。

  电力行业是关系国计民生的基础性行业。随着全球资源环境压力的不断增大、电力市场化进程的不断深入,可再生能源等分布式发电单元的数量不断增加,用户对电能质量要求的不断提升,传统网络已经难以满足社会发展需求,建设更加安全、可靠、环保、经济的现代电网成为全球电力行业的共同目标。随着网络通信技术和信息技术的迅速进步,为适应当代电力系统运行的需要,这项技术正朝着网络化、信息化、标准化的方向发展。

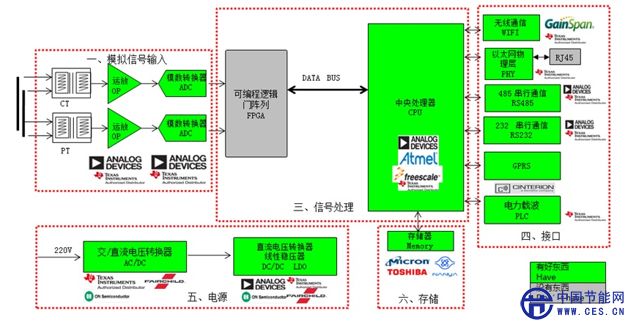

图示1-电能质量在线监测系统方案框图

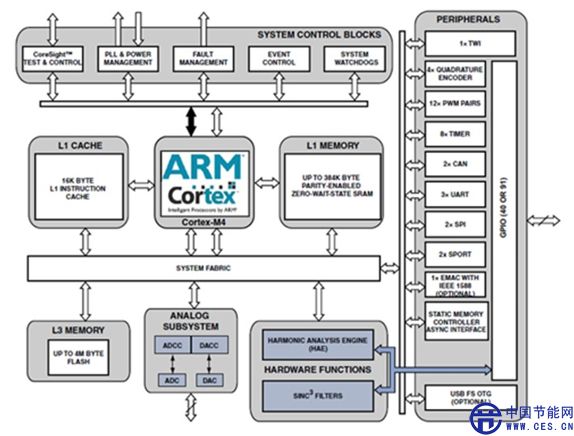

图示2-基于ADI ADSP-CM403 的电力监控方案的功能框图

功能描述:
  •  采集 4 路电压,10 路电流(0 - 100A);
  • 设计精度达到千分之二;
  • 预留 CAN、SPI、I2C、RS232、RS485 通信接口;
  • 预留 Σ – Δ 调制器 ;
  • 谐波分析。
重要特征
  •  双通道16位SAR ADC,无失码,13+ ENOB,转换速率达380ns,适应于高精度闭环控制应用。
  • 240 MHz ARM Cortex M4内核集成浮点运算单元,可支持高级编程模型和复杂算法。
  • 384KB SRAM和2MB闪存,从容应对大程序。
  • 高级PWM和定时器功能,可有效提升转矩波动和电机性能。
  • SINC滤波器,可无缝连接AD74xx隔离式转换器。
  • 谐波分析引擎,可兼容并网连接。
  • 以太网和USB接口,支持网络接口。
  • 2个CAN接口、3个UART、2个SPI、2个SPORT、8个32位定时器、2个双线接口和4个正交编码器接口。
  • 16位异步存储器总结,可连接外置SRAM或FPGA。
  • 24x24 176引脚LQFP封装,搭载91个GPIO引脚和16个ADC输入引脚,专门针对电机控制应用而优化。
  • 最高支持105 的环境工作温度,适用于工业应用

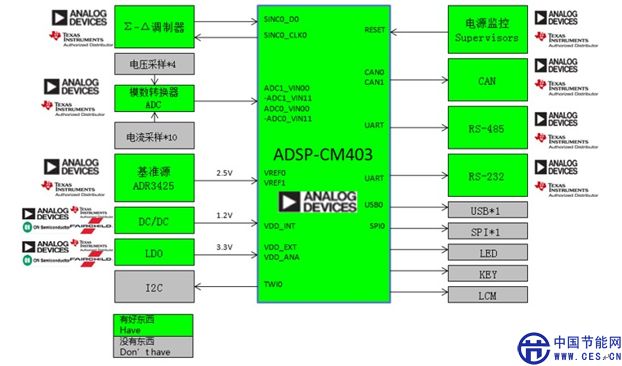

图示3
