节能环境下的建筑门窗幕墙玻璃选材

   2016-06-15 新浪地产2250
核心提示:相比住宅玻璃,高层建筑幕墙玻璃的安全性和节能性要求会更高,在选材和应用上也更谨慎。玻璃在建筑物上的应用主要分为住宅玻璃和幕墙玻璃两大

相比住宅玻璃,高层建筑幕墙玻璃的安全性和节能性要求会更高,在选材和应用上也更谨慎。

玻璃在建筑物上的应用主要分为住宅玻璃和幕墙玻璃两大类,两种类型的玻璃配置各有不同,其中住宅玻璃的结构配置根据不同地区、不同档次的项目,其差别更大。下面将分别对这两种玻璃的应用和选材进行介绍。

1. 住宅玻璃

住宅玻璃的选材主要从玻璃的种类、结构、安全性和节能性、应用领域和项目档次等方面进行总结和介绍。目前,行业的主流产品汇总如下表1所示。

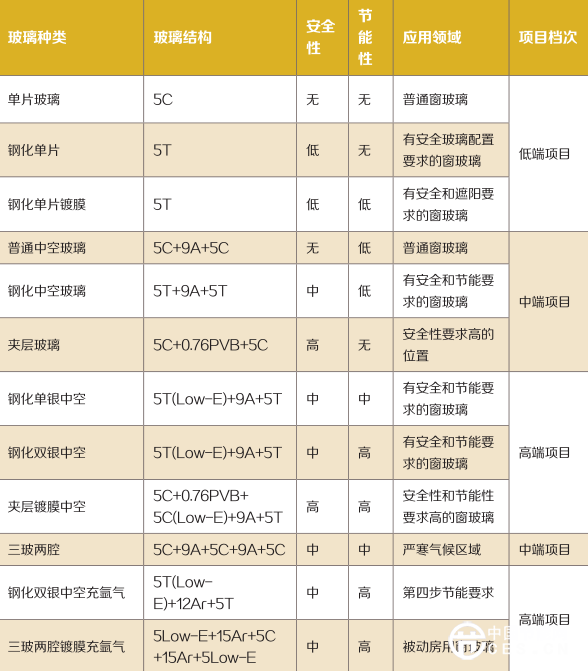

表1 常用住宅玻璃

从安全性和节能性两个主要因素考虑,住宅玻璃建议用上钢化中空玻璃及以上配置的中高端产品。国家对于玻璃的安全性也陆续出台了一些新的标准和政策法规,将玻璃的安全性提到了一个非常重要的位置。所以,作为安全玻璃的仅有两种类型:钢化玻璃和夹层玻璃,应该作为一个基本配置。

对于住宅的节能要求而言,全国正处在全面由第三步节能(节能65%)步入第四步节能(节能75%)的过程中。北京、天津、河北、山东等省市已正式开始第四步节能。要实现上述节能目标,则必须使用Low-E镀膜节能玻璃,这样才能有效降低玻璃的传热系数和遮阳系数。其中,第四步节能要求整窗的传热系数K值小于1.8 W/m2.K,则玻璃的传热系数K值要小于1.3 W/m2.K,玻璃配置必须要是双银中空并充氩气才能达到。另外,作为目前最节能的建筑——被动房,对于玻璃窗的要求更苛刻,传热系数K值要小于0.8 W/m2.K,则玻璃的配置必须是三玻两腔充氩气并独有两层Low-E膜。

2. 幕墙玻璃

相比住宅玻璃,高层建筑幕墙玻璃的安全性和节能性要求会更高,综合玻璃的特性和实际项目的应用情况,表2总结了不同档次项目幕墙玻璃的结构配置,其中的玻璃配置具有代表性,仅供参考,实际配置要根据具体项目而定。

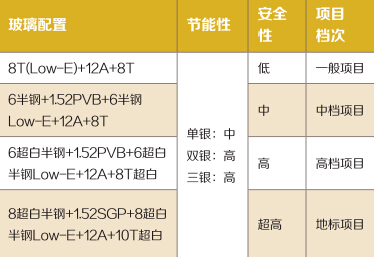

表2 常用幕墙玻璃

3. Low-E节能玻璃

建筑物的能耗(主要是制冷和采暖)约50%是通过窗围护结构产生,而窗围护结构的能量损失主要是通过玻璃产生。玻璃既要起到采光的效果,又要起到保温和遮阳的作用,只有通过低辐射Low-E镀膜玻璃实现。

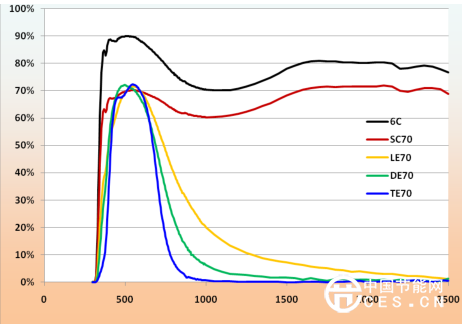

图1 不同玻璃的透过率曲线

上图1是不同Low-E镀膜玻璃与普通白玻的透过率曲线对比图,为了更科学的对比,选取几种玻璃的可见光透过率都在70%,对比在近红外(780-2500nm)部分的透过率差异。从图中可以非常直观的看出Low-E镀膜玻璃的节能原理,即保证可见光透过率的前提下,大幅降低近红外的透过,反射大部分红外线。其中,普通白玻SC70的近红外透过大约80%,单银LE70的近红外透过大约20%,双银DE70的近红外透过大约5%,三银TE70的近红外透过大约1%。

总体而言,Low-E中空玻璃的节能指标比普通中空玻璃要好很多。而双银中空和三银中空又要比单银中空玻璃的节能性能明显提高,不仅传热系数和遮阳系数比单银中空低,同时还能保证较高的可见光透过率,综合反映采光和隔热性能的指标光热比LSG值,要比单银高很多。表3给出了不同玻璃结构的传热系数U值,供节能设计选材做参考。

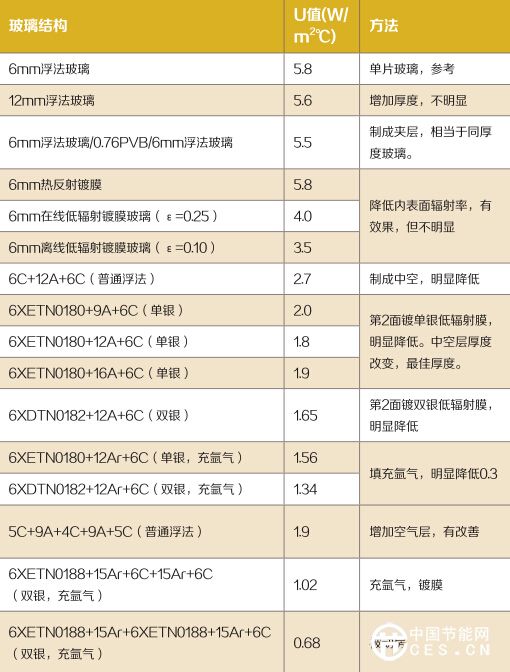

表3 不同玻璃结构的传热系数

2015年行业新标准

2015年建筑行业相关标准,主要围绕着安全和节能两个方面,新出台了多少个标准,下面仅就各个新标准中与玻璃相关的部分作介绍。

1、2015年3月4日, 住房城乡建设部和国家安全监管总局联合发布《关于进一步加强玻璃幕墙安全防护工作的通知》

该通知重点强调了从以下四个方面加强玻璃幕墙的安全防护工作。

1)充分认识玻璃幕墙安全防护工作的重要性

2)进一步强化新建玻璃幕墙安全防护措施,其中:玻璃幕墙宜采用夹层玻璃、均质钢化玻璃或超白玻璃。采用钢化玻璃应符合国家现行标准《建筑门窗幕墙用钢化玻璃》JG/T455的规定。

3)严格落实既有玻璃幕墙安全维护各方责任

4)四、切实加强玻璃幕墙安全防护监管工作

2、JG/T455-2014《建筑门窗幕墙用钢化玻璃》,2014-9-29发布,2015-4-1实施。

该行业标准总结了钢化玻璃自爆的原因有很多,玻璃中硫化镍粒子的相变膨胀、气泡和结石造成的应力集中、钢化过渡、钢化玻璃应力不均匀、玻璃边部加工质量低下、钢化玻璃尺寸过大都可能造成钢化玻璃自爆。

进而提出了避免钢化玻璃自爆的五点主要方法:1)选择优质平板玻璃;2)适度钢化;3)保证钢化玻璃表面应力均匀;4)提高钢化玻璃边部加工质量;5)限制钢化玻璃的尺寸。

3、GB50016-2014《建筑设计防火规范》,自2015年5月1日起实施。

新标准将提高防火玻璃的使用比例,主要有以下变化:1)合并了《建筑设计防火规范》和《高层民用建筑设计防火规范》;2)适当提高了高层住宅建筑和建筑高度大于100米的高层民用建筑的防火技术要求;3)建筑高度大于250米的建筑,除应符合本规范的要求外,还应结合实际情况采取更加严格的防火措施,其防火设计应提交国家消防主管部分组织专题研究论证。

4、GB 50189-2015 《公共建筑节能设计标准》,2015-2-2发布,2015-10-1实施。

该标准相比2005版,主要做了以下调整。

1)代表城市建筑热工设计分区做了调整,分为严寒地区(严寒A区、B区、C区)、寒冷地区(寒冷A区、B区)、夏热冬冷地区(夏热冬冷A区、B区)、夏热冬暖地区(夏热冬暖A区、B区)、温和地区(温和A区、B区)。

2)甲类公共建筑单一立面窗墙面积比小于0.40 时,透光材料的可见光透射比不应小于0.60;甲类公共建筑单一立面窗墙面积比大于等于0.40 时,透光材料的可见光透射比不应小于0.40。

3)热工性能指标提高要求,其中传热系数K值最高限值降低0.2-0.5;引入太阳能得热系数SHGC值取代遮阳系数Sc值,更科学的衡量玻璃的隔热性能。

4)增加了窗强面积比大于0.70时维护结构热工性能限值,包括0.70 <窗强面积比≤0.80,窗强面积比> 0.80

5、HB002-2014《被动式低能耗建筑透明部分用玻璃》,2014-09-16发布,2015-01-01实施。

该标准是中国建筑玻璃与工业玻璃行业协会标准,建材行业标准正在报批中,预计2015年底发布。该标准对不同气候带满足被动房要求的玻璃的性能指标做了明确规定,除了传热系数和太阳能总透射比,还规定了可见光透射比、太阳红外热能总透射比和光热比,更科学更全面的规定了玻璃的性能指标

6、2015年8月31日,工业和信息化部、住房城乡建设部,关于印发《促进绿色建材生产和应用行动方案》的通知。

行动目标:到2018年,绿色建材生产比重明显提升,发展质量明显改善。绿色建材在行业主营业务收入中占比提高到20%,品种质量较好满足绿色建筑需要,与2015年相比,建材工业单位增加值能耗下降8%,氮氧化物和粉尘排放总量削减8%;绿色建材应用占比稳步提高。新建建筑中绿色建材应用比例达到30%,绿色建筑应用比例达到50%,试点示范工程应用比例达到70%,既有建筑改造应用比例提高到80%。

玻璃企业的战略合作选择

1、企业规模和挑选原则

作为玻璃材料的供应商,相应的企业规模应具备以下基本条件,以保障技术的持续创新、产品的质量稳定、服务的优质快速、成本的严格控制。1)企业总人数超过1000人;2)企业生产基地3个以上,覆盖全国;3)具备优质浮法原片生产能力;4)钢化、夹层、中空、镀膜生产线齐全,年产能超过1000万平米;5)国家高新技术企业;6)行业品牌知名度高、信用良好;

2、参观考察注意事项

1)在确定企业工厂作为合格供应商之前,必须对该工厂进行考察;2)考察前需要提出考察事项:如企业组织机构、设备加工能力、设备产地、员工人数、运输保障、质量保障、成本优势等;3)安排合适部门人员进行考察,如招标部、成本部、技术部、工程部等。

3、如何签订战略合作协议

企业资质文件证明,包括企业基本情况表、组织机构代码证、营业执照、税务登记证、最近三年公司财务审计报告、企业验资报告、安全生产许可证等;

1)协议签订人应是企业授权签约人;2)协议应注明合格供货生产工厂名称、地址、联系人;3)双方企业应提供具体对接人及联系方式,多地供货企业应注明总负责人姓名及联系方式;4)供货产品需制定使用品牌名称,及产品原辅材料品质保障品牌名称。5)注明企业各供货工厂对应的区域范围;6)制定允许或不允许代工厂加工的情况;

4、合作期间注意要点

1)双方企业制定对接人应保持频繁沟通,地产公司应及时提供各地工程项目信息给供货工厂,供货企业对在建工程项目要及时派人接触和跟进;2)汇总供货过程出现的问题,指定供货企业联络人,要及时联系各地供货工厂进行处理并及时回复;

地产公司要对供货企业定期进行评估和考核,对已供货项目服务进行评估并核实真实性,及时将评估结果反馈到供货企业,供货企业及时核实并作出改善。
