2014年已然悄悄走过，小狼有幸经过了特高压首检的洗礼，感觉自己萌萌哒，哦不!是牛牛哒……经过现场的实践与工作之余的学习，今天小狼隆重推出十万个冷知识特高压专场：扫盲!你所不知道的特高压主变调压方式!

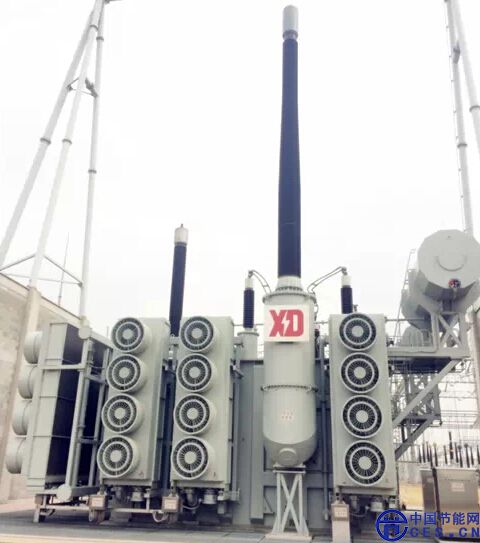

废话不多说!小狼直接上图，让各位没机会见到特高压主变的大大们来瞅瞅1000kV特高压变压器的真身!这是西安西电产的1000kV变压器!

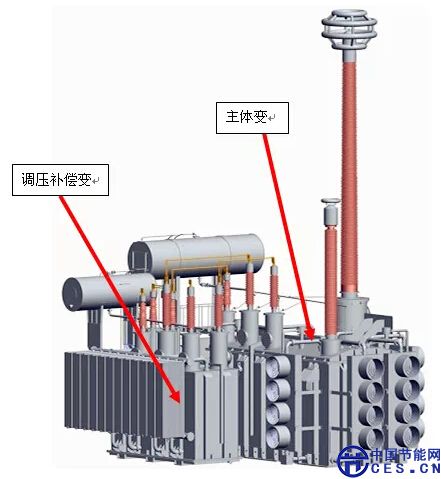

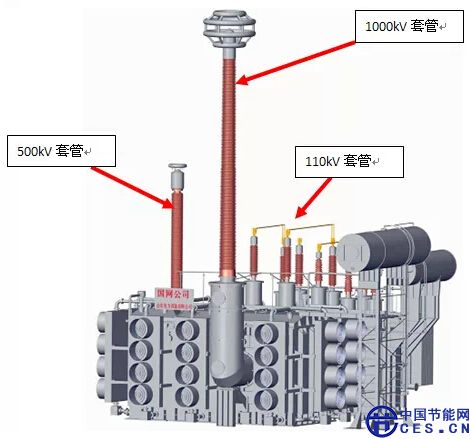

只看正面照还不过瘾吧，那再上个全方位立体图?!~这可是咱国网公司山东电力设备厂生产的1000kV特高压百万千瓦级交流变压器哦!
从上面这图能看到，1000kV变压器是一台大变压的和一台小变压器连起来组成的(有2个油枕看到没)。那个大变压器用专业术语称呼就是——“主体变”，里面装着高、中、低压的线圈和铁心;那个小变压器叫“调压补偿变”，因为它里面还装着两个变压器结构，分别是调压变和补偿变!

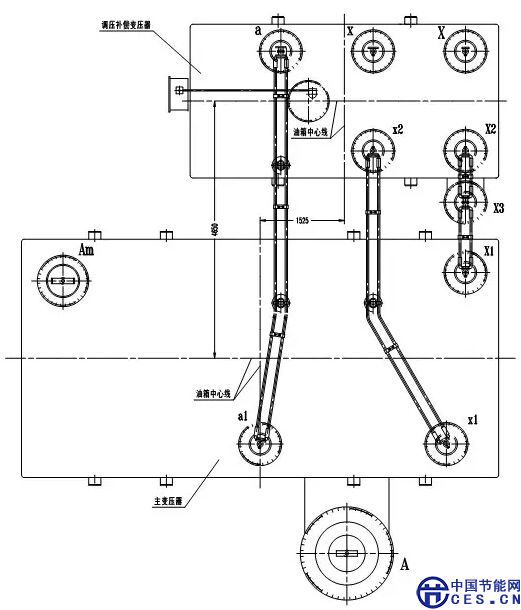

主体变压器套管包括：
1000kV高压套管1只，端子编号A
500kV中压套管1只，端子编号Am
126kV中性点套管1只，端子编号X1
145kV低压套管2只， 端子编号a1、x1
调压补偿变压器套管包括：
126kV中性点套管3只，端子编号X2、X3、X
145kV低压套管3只，端子编号a、x、x2
高压引出端子A、中压引出端子Am、中性点引出端子X、低压引出端子a、x;其余六个端子a1、x1、x2、X1 、X2、X3用于主调间的联接。
外观看完了，小狼带大家瞅瞅里面长啥样?

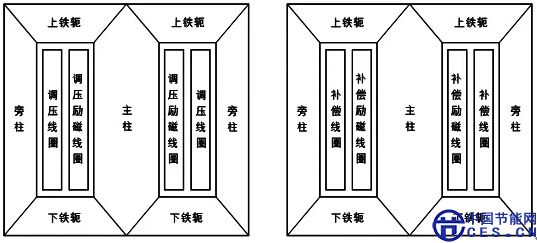

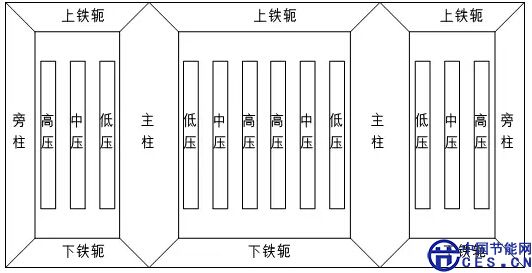

上面这图是主体变的铁心结构采用单相四柱式结构，两主柱套有绕组。两柱的高、中、低压绕组都是并联运行。PS：西安西电和山东电力设备产的1000kV变压器主体变结构是一样一样的，都是上面这种三框四柱型嘀!接着再上调补变的铁心结构吧，这里要特别说明下西安西电的调补变的铁心都采用的是三柱式结构，中间心柱上套绕组。调压变压器用于中压的调压，由调压绕组和调压励磁绕组组成;补偿变压器用于补偿低压侧电压，由补偿绕组和补偿励磁绕组组成。

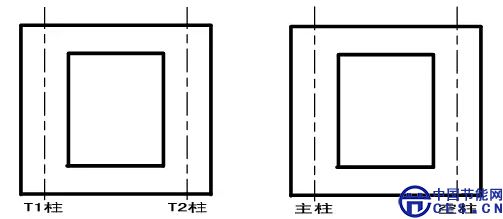

而山东电力设备的调补变的铁心结构则和西安西电的不同：它的调压变铁心采用的是两柱并联结构，口字型铁心，两柱均套线圈;而补偿变铁心也是两柱结构，口字型铁心，但仅有一柱套线圈，另一柱空着。见下图
终于——铁心结构介绍完了啦，哈哈!～那么我们赶快进入正题看看绕组接线吧!哦，还有一点忘记交待啦-1000kV变压器是中性点调压的，而不是像比它“小”的变压器是中压侧调压，磁通不变，只要在中压侧增减线圈圈数就完成调压了，完全不影响其他绕组的输出电压。闲话少说上图吧!等等，再插一句，两个厂的铁心结构虽小有不同，但接线原理一致啦，且听下面详述......

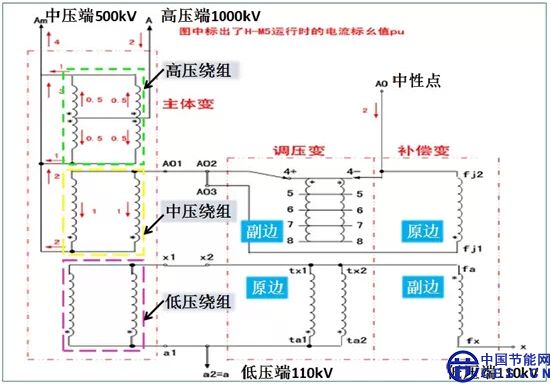

首先介绍下这幅图的接线情况吧!～上图左侧红色大框图是主体变里面的绕组接线，右侧红色大框图分别是调压变和补偿变的绕组接线。左侧大红框里面的绿色虚框看到没?～是高压绕组，下面黄色虚框是中压绕组，再下面的紫色的是低压绕组啦!然后主体变低压绕组首端(a1)与调压变中调压励磁绕组(即调压变框图中蓝色注释里写的“原边”)首端连接后共同接至低压(a);主体变低压绕组末端(x1)与补偿变补偿绕组始端(x2)串联;补偿绕组(即补偿变的“副边”)尾部引至低压x。主体变中压绕组末端(A01)与调压绕组始端(A02)及补偿变补偿励磁绕组始端(A03)联接，调压绕组末端与补偿励磁绕组末端共同引至中性点A0。
说完接线方式，我们接着说说具体的调压过程吧!～先讲升压过程，设调压时高压端电压保持不变，档位是在额定档的。高压侧电势大小是高压绕组、中压绕组和调压绕组三部分电势之和，此时，三个电势方向相同。由于调压时由于正向串联调压绕组，使调压绕组正向分压，在保持高压端输出电压不变的情况下，会导致高压绕组、中压绕组、低压绕组的电势均变小(由铁心结构决定的，它们都穿心于同一铁心柱，在同一磁场作用下，磁通一起变化)。而中压端的输出电压等于高压端电压减去高压绕组电势，由于高压绕组电势减小了，那么中压端的输出电压就升高了，从而达到了升压的目的。但还没完啊!～调压时，低压绕组电势也变小了啊!没关系，低压侧还正向串着补偿绕组呢，因为补偿励磁绕组电势的大小方向与调压绕组相同，在调压绕组正向分压时，补偿绕组电势也随之增加，从而补偿由于电压绕组电势减小而导致低压侧输出电压的变化，最终实现低压侧的补偿功能。
反正也都讲了，就再接着罗嗦两句…讲讲降压的过程吧!～同样设高压侧电压大小不变，分接头位于额定档位，由于反向串联调压绕组，调压绕组反向分压，使得高压绕组、中压绕组和低压绕组三个电势均增大，而高压绕组电势的增加就使得中压侧输出电压减小了，从而实现了中压侧电压调低的目的。同时调压绕组反向分压使补偿励磁绕组电势反向增加，那么补偿绕组电势也随之反向增加，从而补偿由于低压绕组电势增加而导致的电压侧电压变化，从而实现低压侧的补偿功能。
