去年，华为掌门人任正非曾表示，未来10～20年，将迎来石墨烯颠覆硅的时代。随后，有西方媒体报道，西班牙研发出石墨烯电池，充电8分钟可续航1000公里。近年来，石墨烯似乎已成为无所不能的新材料之王。
中国科学院长春应用化学研究所(以下简称长春应化所)研究员牛利等人近日在石墨烯材料的制备及应用研究方面取得重要进展，该成果获得2015年吉林省自然科学奖一等奖。
牛利在接受《中国科学报》记者采访时表示：“虽然石墨烯材料具有相当特殊的物理及化学属性，但距离真正的实际应用还有很长的路要走。”

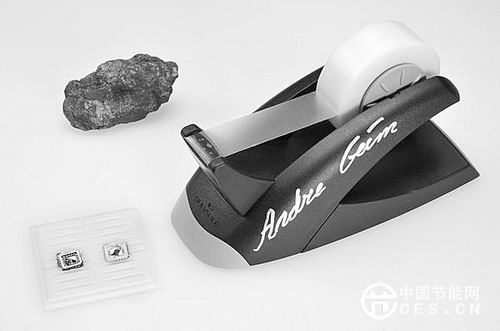

▲诺沃肖洛夫团队捐赠给斯德哥尔摩的石墨、石墨烯和胶带。
▲显微镜下的石墨烯“单晶”
超级材料
石墨烯存在于自然界，只是难以剥离出单层结构，厚1毫米的石墨大约包含300万层石墨烯。
2004年，英国曼彻斯特大学的两位科学家安德烈˙盖姆和康斯坦丁˙诺沃肖洛夫从高定向热解石墨中剥离出石墨片，然后将薄片的两面粘在一种特殊的胶带上，撕开胶带，就能把石墨片一分为二。
他们不断地这样操作，于是薄片越来越薄，最后，他们得到了仅由一层碳原子构成的薄片，这就是石墨烯。两人也因此获得2010年度诺贝尔物理学奖。
据牛利介绍，石墨烯是碳原子紧密堆积成单层二维蜂窝状结构的一种碳质新材料，具有极好的电学、力学、热学以及光学性能。
常温下，石墨烯电阻率比铜或银更低，是世界上电阻率最小的材料。石墨烯因电阻率低、电子迁移的速度快，有望用来发展更薄、导电速度更快的新一代电子元件或晶体管。
石墨烯既是最薄的材料，也是最韧的材料。曾有实验证实，如果用一块面积1平方米的石墨烯做成吊床，本身重量不足1毫克，却可以承受一只一千克的猫。
另外，石墨烯几乎是完全透明的，只吸收2.3%的光，即使是最小的气体原子(氦原子)也无法穿透。这些特征使得它非常适合作为透明电子产品的原料，如透明的触摸显示屏、发光板和太阳能电池板。
石墨烯的特殊性能使其迅速成为国际先进材料研发的新热点，引发了国内外科研人员的跟踪研究，牛利团队就是其中之一。
性能改良
这些年，牛利带领长春应化所现代分析技术工程实验室材料电化学课题组，密切关注国际石墨烯材料研发发展的最新趋势，围绕二维石墨烯材料理论设计、制备合成、性质表征以及其在电分析化学领域的应用开展了系列研究工作。
由于石墨烯片层之间具有强烈的相互作用，使其非常难以剥离。牛利告诉记者：“传统的氧化剥离方法是通过强氧化剂，让石墨烯边缘发生氧化作用，出现片层结构扭曲。这种方法由于使用大量的强氧化剂，如高锰酸钾、浓硫酸等试剂，制备的石墨烯材料结构可控性差，缺陷多，产率也较低。”此外，该方法直接产生的是石墨烯氧化物，还需要进一步的还原处理才能得到最终的石墨烯材料。
牛利团队利用微波能量辅助，同时辅以有机小分子插层剂，在石墨片层间通过微波逐渐渗透插层剂，使石墨烯片层逐渐剥离。“这项技术方法无需经过石墨烯氧化阶段，不仅可以直接制得高度还原性的石墨烯材料，还可以低成本、大批量制备高品质的石墨烯材料。”
当前，国际上制备石墨烯薄膜多采用昂贵的CVD(化学气相沉积)方法，牛利团队发现，这种方法很难控制薄膜的厚度，特别是难以进行复杂的图案化设计。另外，化学还原剂无论是液态还是气相的，都会导致二次化学试剂的使用。
“我们采用电化学技术，仅仅通过界面的电子转移过程，就可以控制石墨烯氧化物在界面的电化学还原沉积程度，这种方法技术简单、成本低廉、绿色环保，同时结构厚度、性状可控。”牛利说。
牛利团队还探索了新型石墨烯及其杂化材料在电极界面修饰、分析传感及其他相关领域的应用。
目标驱动
他们设计制备了石墨烯片层、薄膜和石墨烯杂化材料，并进一步探索了石墨烯及其杂化材料的化学结构特征和反应机理，将石墨烯及其杂化材料应用在传感分析、复合材料以及能源环境领域。
“作为工业技术，石墨烯要实现产业化，仍有许多未能克服的困难。”牛利指出，尽管国际上已经发布一些研究结果，将石墨烯用于电池电极材料、电容器器件构造、力学增强材料、导热薄膜等应用领域中，但这些领域的研究还有诸多的科学及工程技术问题亟待解决。
因为石墨烯的制备方式目前在技术上还存在缺陷，通过实验室内研制的石墨烯成本居高不下。曾有研究人员计算出目前的石墨烯价格高达5000元/克，比黄金还贵十几倍。
围绕化学制备石墨烯材料，低成本、大批量制备高品质石墨烯是个值得关注的技术问题。围绕微电子学及器件领域，科研人员还需要解决如何降低器件材料的制备成本、提高器件结构的均一性，如何将微观操作及纳米构造技术用于石墨烯器件中等问题。
目前在石墨烯材料的一些应用领域，如储能器件、导热材料、透明薄膜等方面，虽然已经有围绕需求的、具有应用前景的研究工作报道，但由于缺乏明显的直接应用领域及工程技术方法的结合应用，导致研究工作与应用需求还存在一定的距离。
牛利告诉记者：“将基础研究与工程技术方法有机结合，特别是与应用目标驱动结合，将会使石墨烯材料研究成果更好地投入到实际应用中。”
