IN系列APF工作原理
IN系列综合负载通用型有源电力滤波器是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。

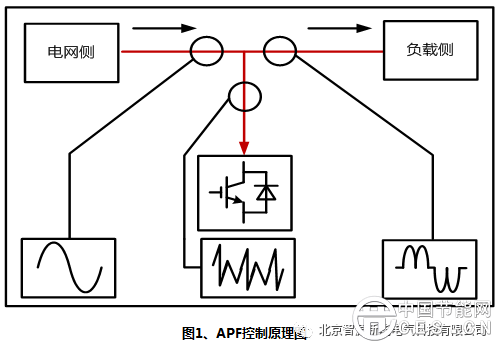

它由指令电流运算电路和补偿电流发生电路两个主要部分组成。通过外部互感器实时检测电网中各次谐波电流和无功电流，得到其指令电流，指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。
IN系列APF技术特点
更多功能、更多模式
Ø 谐波补偿、无功补偿、谐波无功同补，一机多用；
Ø 具备谐波分次补偿功能，可设定无功补偿比例；
Ø 高清7英寸中文彩色触摸屏，屏幕实时显示系统和装置运行参数；
全面保护功能，提高用户应用稳定性
Ø 有效值峰值双设定自动限流算法，在负载谐波电流大于设备输出时，可自动将设备输出线制在100%输出，无过载风险；
Ø 保护功能齐全，具有过流、过压、欠压、过温等多种保护功能，确保系统运行安全可靠；
先进的控制策略和拓扑结构设计
Ø 改进的基于瞬时无功功率理论的检测技术，可实时检测谐波电流，自动跟踪负载谐波变化，具有高度可控性与快速响应性；
Ø 采用独特的分相谐波提取算法，在负载三相不平衡时，可实现各相独立控制，在容量足够情况下，可选择消除不平衡功能；
Ø 采用LCL拓扑结构滤波，在输出谐波电流的情况下，不会引入高频IGBT开关谐波干扰，并且适用于任何现场电网系统阻抗，不会发生谐振；
高度集成化、模块化、系列化
Ø 模块化设计，体积小重量轻，功率密度高，安装维护方便；
Ø 组合并机满足不同容量需求，在实现标准化生产的同时提高了设备的可靠性和可维修性，极大方便了系统安装与维护；
Ø 单模块独立风道设计，可有效隔绝环境粉尘粘附，提高产品散热效率。
高级用户体验
Ø 故障自诊断自启动功能，装置具有非装置自身问题导致停机自恢复功能，自恢复之前需对外部电网及装置本身进行自动诊断，诊断通过方可自启动。在30分钟之内自恢复3次，若均不能正常启动，停机并给上位机传输装置故障告警，点亮装置自身故障指示灯；
Ø 国内首家开发物联网监控功能，装置可按照一定时间间隔采集三相系统电压、电流、有功功率、无功功率、功率因数、谐波含量、装置输出谐波电流等数据，并通过GPRS模块上传到数据库。终端网页及APP能显示上述当前及历史数据，能对数据进行必要的筛选功能，同时能以word或PDF形式输出下载；远程APP及终端网页能对设备采取必要的控制及参数设置，例如：开机，关机，参数设定等。
Ø APF可自动检测设备工作状态，风扇转速可随APF输出功率、温度自动调节，同时在待机状态下控制风扇保持低速运转，能够降低工作噪音。
抽屉式APF模块
壁挂式APF模块
立式APF模块
整柜式APF
近年来，公司已经为国内外客户提供了上千套0.4KV-35KV电压等级的高低压谐波治理及无功补偿产品，专业治理中频炉，高频炉、变频器、密炼炉、多晶硅、单晶硅等整流负载或冲击性负荷造成的谐波干扰及电网谐波污染和无功损失，有效的改善了用户及电网系统的谐波污染和电能质量，提高了功率因数、降低了谐波干扰及无功罚款，提高了能源效益，为客户和社会创造了良好的经济效益和社会效益。
提供24小时技术咨询，现场谐波测试、方案设计，性价比评估、设备供货、售后调试、用户培训一体化整体解决方案及售后服务。
