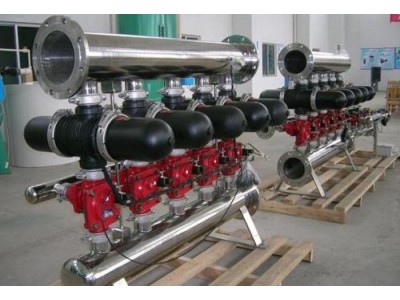

SJY3-5型盘式过滤器采用先进的盘片过滤原理，利用相邻的盘片之间的沟槽纹交叉点实现对固体颗粒的拦截，它由5组3寸过滤头通过DN200的不锈钢管路连接而成，运行时5组过滤头并联。在水压和弹簧的压力作用下，过滤滤芯的滤盘被压紧，水从盘片的端面进入，水中的颗粒杂质被压紧的盘片截留，从而起到过滤的作用。反洗时，其中一组进水阀关闭，排污阀打开，其它4组过滤单元的一部分出水反向进入这组过滤单元，在反洗水压下促使该过滤芯盘片松开，同时反洗水沿切线方向冲向过滤盘片，导致盘片高速旋转，使截留在盘片上的杂物在离心力和水流冲洗的共同作用下，脱离盘片，并随反洗水排出，冲洗过程仅需十几秒钟。反洗相当彻底。当一个滤头反洗结束后，然后依次反洗其他几组。
在该设备中滤盘采用100m过滤精度的盘片过滤。
◆控制部分
过滤器反洗的启动采用时间和压差同时控制，工作时间和反洗时间的设定都可现场调整。当压差或时间达到设定值时控制器按一定顺序逐个启动反洗，清洗完毕后立即投入使用。控制器设有强制反洗功能，并且通过调节电磁阀上的手动控制按钮实现对每个过滤头的手动控制。
设备特点与传统过滤器相比：
●精确过滤可根据用水要求选择不同精度的过滤叠片，有20μ、55μ、100μ、130μ、200μ、400μ等多种规格。
●高效反洗告诉和彻底的反洗，只需7-15秒左右即可完成，反洗耗水量低于过滤水量的0.5%。
●全自动运行，连续出水在过滤器组套内，反洗过程轮流交替进行，工作、反洗状态之间自动切换，可确保连续出水，系统压损小。
●标准模块化系统设计，用户可按需配置，简单灵活，互换性强。
●节省占地可灵活利用边角空间，因地制宜安装，占地很少。如300m3/h的处理水量，一般水质，过滤为等级100μ的设备占地仅为3m3。
●运行可靠维护简单几乎不需日常维护，安装操作方便，部件100%经工厂检测和试运转，不需专用工具，所需备品备件很少。
●使用寿命长高科技塑料过滤芯坚固、无磨损、无腐蚀，经多年工业实用验证，过滤和反洗效果不会随时间而变差。
