产品规格书
一、产品简介
RJ-FV220型单相过/欠压保护器是我司自主研发生产的一款嵌入式继电保护产品，产品具有过、欠电压保护功能，是一款多功能并适用于所有单相电源的保护产品。
RJ-FV220型单相过/欠压保护器采用嵌入式系统设计，体积小、重量轻、抗冲击及抗震性强、可靠性高、寿命长，安装方便；内部电子元器件全部采用进口工业级产品，性能稳定，可适应任何复杂的工作环境。

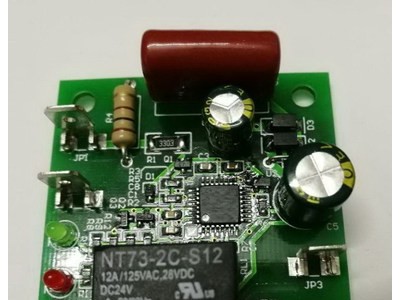

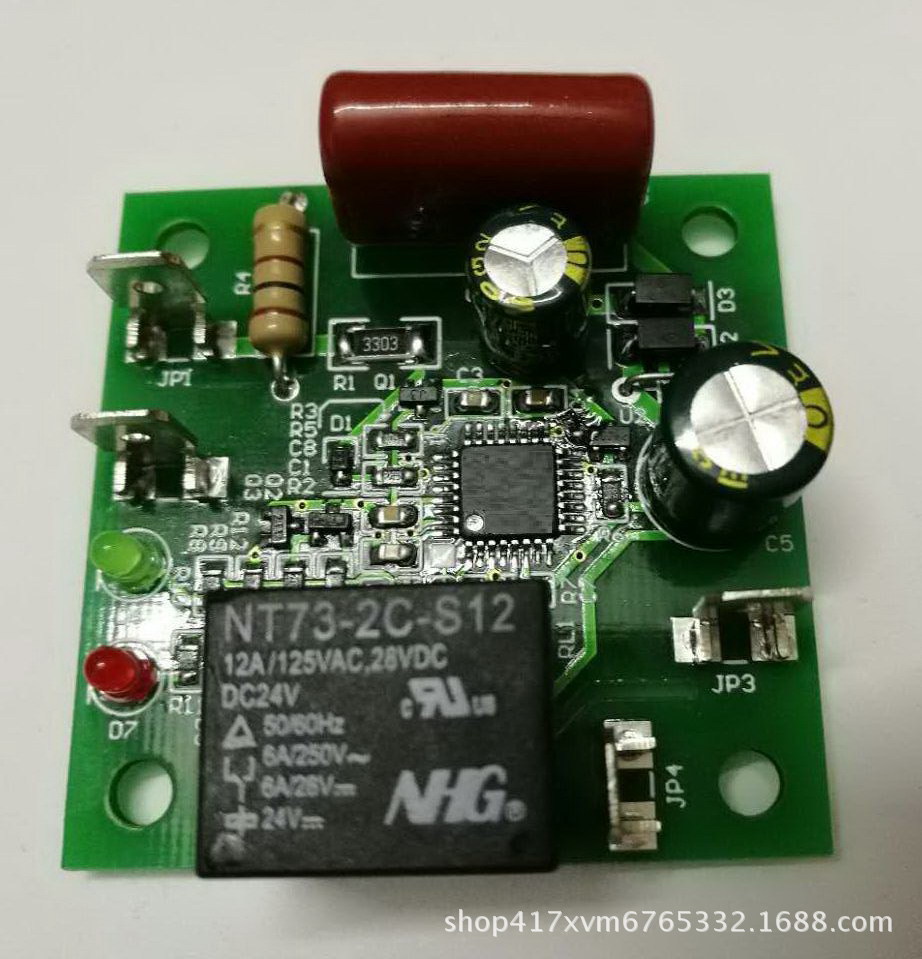

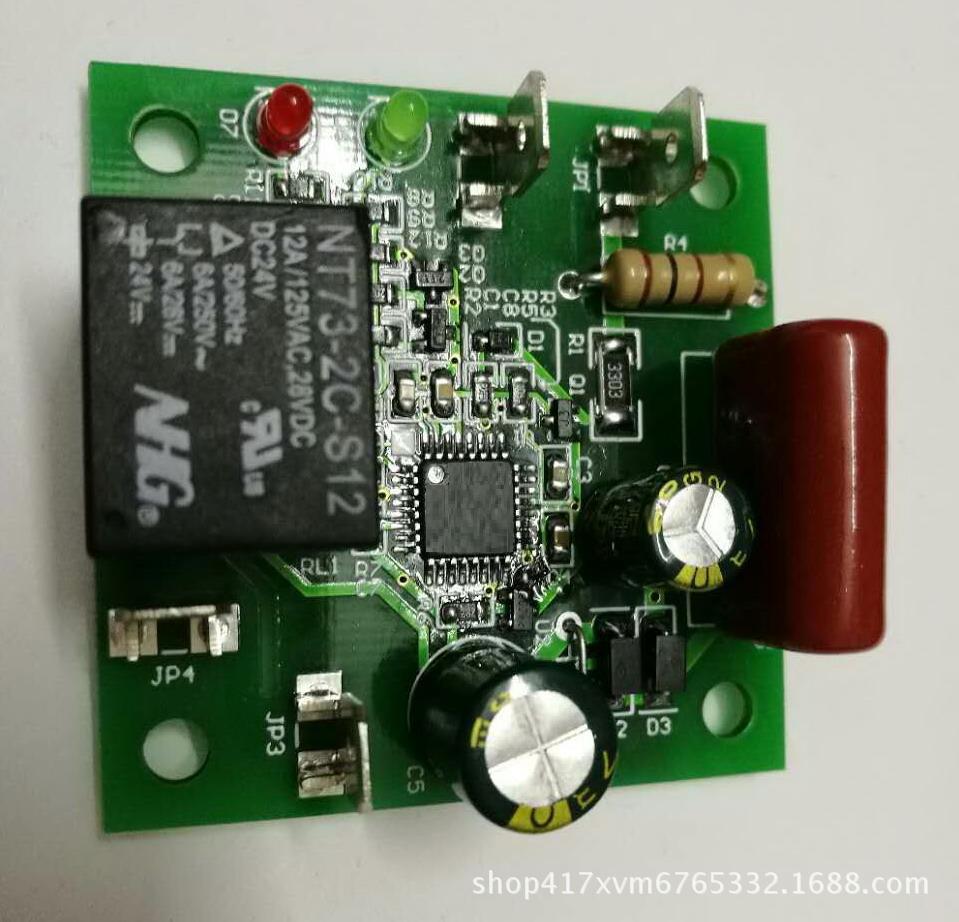

二、产品图片
RJ-FV220单相过/欠压保护器采用250#插片连接方式。
三、产品电气与环境参数
1、工作电压：AC130V~AC275V
2、工作电流：45mA，容性负载
3、保护维持：180秒（保护后，二次开机时间）
4、消耗功率：<2W
5、工作温度：-20℃~+65℃
6、工作湿度：<95%（不结露）
7、工作温度范围：-20~+65℃
8、阻燃性能：绝缘材料具有阻燃性能
9、各插片与机壳绝缘电阻：大于300MΩ
10、各插片与机壳之间耐压：大于3000V/AC
11、相对湿度：0—95%
12、抗冲击：200m/s2 11ms
13、抗震：10～55mm(双振幅1.5mm)
14、抗锈性能：各金属零部件能经受至少24小时的盐雾试验
四、产品外形结构尺寸及重量
1、外观尺寸：50*50*25mm（L*W*H）
2、安装孔位：40*40mm（L*W）
3、孔径：4.3mm（*4）
4、表面处理：双面三防漆
5、重量：约60克
五、产品功能说明
l 过压保护电压值为265VAC。保护时间为10秒。电压恢复值为255V。
l 欠压电压值为175VAC；欠压保护时间为10秒。欠压分为2档保护，比欠压值低15V为失电电压检测值（当电压低于175-15＝160V时，判断为失电状态），失电时保护时间为2.5S。电压恢复值为185V。
l 进入保护状态后，当电压恢复正常时，时间大于30秒后保护器重新恢复正常状态，继电器触点闭合。
l 继电器两次闭合的时间间隔最短为3分钟。
指示灯功能说明
l D6为运行状态指示灯，绿色；
D6常亮时，表示保护器输出正常状态，继电器触点闭合；D6不亮时，为保护器进入保护状态，继电器触点断开。
当D6以1.2秒/次闪烁时，为欠压或过压状态；闪烁时间为0.3秒/次时，为失电状态；闪烁时间为2.4秒/次时，为保护将要解除状态。
l D7电源指示灯，红色，上电时亮起。
250#插片说明
l 供电电源：JP1、JP2
JP1接L，JP2接N，供电范围为：AC130V~AC275V，50Hz。
l 开关量输出：JP3、JP4
JP3与JP4为继电器的常开触点，可负载电流为3A，在正常状态时为导通，在常态（不通电状态）与保护状态时为断开。
六、相关的国际和国家标准
●本产品符合GB/T 14048.1-2000、GB14048.5-2008、IEC60947-1:1999。
