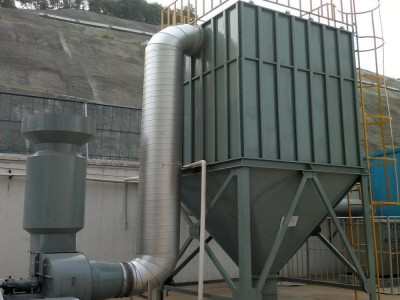

BMD型布袋除尘器设备整体结构
BMD型布袋除尘器整个设备包括净气箱、尘气箱、灰斗、喷吹装置和支架五个部分.净气箱部，这部分内装有喷吹管，净气部有净气出口，前面是检修门，打开检修门时，可以很方便地更换任何一条滤袋，尘气部分，尘气入口设在气箱部分上部，箱内装有滤袋，灰斗部分，尘气进入尘气箱后，干净空气空过滤袋去净气箱，灰尘将沉降到灰斗中去，且沉降方向与气流方向一致，有利于灰尘的沉降，净气箱和尘气箱之间有隔板，滤袋尺寸1200mm，宽480mm，厚26mm的矩形扁滤袋.反吹风装置，装在净气箱下面，包括气包、脉冲阀、脉冲控制仪等。
BMD型布袋除尘器采用了高超的脉冲反吹系统，与机械振打清灰或低压反吹风清灰相比，这种方法清尘效果好的多，且无活动元件，能大大减少维修工作量。
BMD型布袋除尘器技术参数：
型号：BMD-160
清灰方法：低压脉冲喷吹(喷吹压力P=0.25MPa)
滤袋尺寸及数量：Φ125×4000×160条
滤袋材质：500g/m2涤纶针刺毡
过滤速度：1.73m/min-2.4m/min
总过滤面积：250M2(单袋过滤面积1.5m2)
处理风量：25900m3/h-36000M3/h
设备阻力：800Pa-1200Pa
控制仪：电子脉冲时序控制仪
除尘率99%，净化后空气含尘浓度<2mg/m3
压气耗量：0.6M3/min
