1、简介

“SLM3100电能计量模块” 是一款单相多功能电能计量模块，与相应的电压互感器和电流互感器配合使用，可以完成需要量程的单相电能的计量功能，主要用于嵌入到设备内部，对电能数据进行计量，并通过串口（UART）发送给主控系统。

模块采用高精度单相多功能电能计量芯片，通过内部的单片机控制，完成模块参数校正、电能数据累计、存储和读取，以及保护参数设置等全部功能。

模块能够测量单相有功能量、视在能量、功率因子、电流电压有效值、线频率等参数，并且还具有过压、欠压及过流等监测功能。根据电能计量协议，通过串口通信查询电能数据和设置参数。

用户利用它可以轻松完成设备嵌入式的电能计量功能，节省人力物力和开发时间，使产品更快的投入市场，增强竞争力。

2、特点

（1）、高精度，0.5S级计量精度；

（2）、UART 通信接口，与MCU接口简单，使用方便；

（3）、低功耗，模块整机功耗小于 40mW（工作电源 5V）；

（4）、在输入动态工作范围（5000:1）内，非线性测量误差小于 0.1%；

（5）、防潜动设计，配合合理外部硬件设计，可通过 0.5mT 强磁场实验；

（6）、支持全数字域的偏置补偿、增益调整、相位校正（最大±2.54°可调）等，可以直接接到标准信号源进行误差校正；

（7）、可设置过载告警参数和输出类型，适合电磁继电器或磁保持继电器；

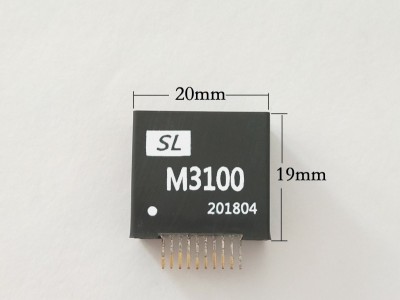

（8）、模块尺寸20×19×10 mm，体积小，方便嵌入到设备内部。

3、应用

（1）、智能控制器；

（2）、计量插座插排；

（3）、阻性负载识别设备；

（4）、仪器仪表；

（5）、各种家用电器及工业设备。

4、主要技术参数

4.1、极限参数

（1）、电源电压：+5.5V

（2）、模拟端口输入电压：600mVp

（3）、数字端口输入电压：-0.3V～+5.5V

（4）、数字端口输出电流：10mA

（4）、焊接温度：300℃（10S）

4.2、正常参数

（1）、电源电压：5V±5%

（2）、工作电流：8mA（最大）

（3）、有功功率测量误差（绝对误差）：±0.5%（5000:1 输入动态范围）

（4）、通道间相角引起测量误差：±0.5%（容性相位超前 37⁰，PF=0.8；感性相位滞后 60⁰，PF=0.5）

（5）、电压有效值测量精度（相对误差）：±0.3%（0.4%Ib~12Ib）

（6）、电流有效值测量精度（相对误差）：±0.3%（0.4%Ib~12Ib）

（7）、基本电流Ib：10A

（8）、最大电流Imax：60A（由电流互感器决定）

（9）、仪表常数：2400 r/kw.h

（10）、模拟输入带宽：14kHz（（-3dB））

（11）、温度系数：15 ppm/℃

（12）、串口：电平： 5V  CMOS电平

                 串口速率：9600bps

串口协议：Modbus

（13）、过载默认值：欠压176V、过流30A

（14）、体积：20×19×10 mm

（15）、重量：3.6g

（16）、工作温度：-40 ~ +85℃

5、使用说明

5.1、引脚定义

模块引脚定义如图1所示：

图1  SLM3100引脚定义

SLM3100模块正面（印字面）左下方带小圆点标志的第一个引脚，其余引脚依次排列，引脚定义如下：

5.2、外形

图2    外形与PCB库文件

5.3、参考电路

图3    最大40A推荐电路

交楼输入220V，最大输出电流40A元器件推荐值如下：

6、注意事项

（1）、电能模块正面印字部分，其白点对应的左下角引脚为+5V输入引脚，其余引脚依次排列，不能接反。

（2）、电源电压为5V±5%（4.75～5.25V），使用时不能超过这个范围；

（3）、+5V电源应由被计量的交流电源通过变压器降压、整流稳压得到。如果采用开关电源，需要保证电压纹波应小于50mVp-p；

（4）、交流掉电后，应确保模块+5V电压跌落至3.3V之间的时间大于100mS，保证模块能正确存储电能数据；

（5）、模块+5V引脚附近置一个0.1μ瓷片或贴片电容，以降低电源噪声；

（6）、电压互感器与电流互感器与模块模拟输入端口之间的连接，极性不能错误；

（7）、串口为5VCMOS电平，对于3.3V电源的MCU，应在模块第3脚（TXD）与MCU的RXD引脚之间串联一个1KΩ限流电阻。

7、校准

    模块安装到设备内部后，需要先进行校准后，才能得到准确的电能数据。校准过程如下：

7.1、设备连接

图5    校准设备连接

    将单相功率源的电流输出正端与待测设备的火线输出端（Lout）相连接，电源输出正端与待测设备的零线（N）相连，功率源的电流输出和电压输出负端相连后，接到待测设备的火线输入端（Lin）。

    USB转串口工具与待测设备的串口相连接，再接到PC机的USB端口上。

7.2、校准步骤

（1）、打开电脑上的串口助手，选择对应的COM口，勾选十六进制显示，十六进制发送，波特率设置9600；

（2）、校准：使用串口助手发送校准指令；

（3）、校准流程必须遵循图6所示流程，顺序不能错乱。中间出现操作错误，必须从头开始重新校准。每次校准，功率源调整完毕（约5s），待输出稳定后发送校表命令。

图6    校准流程

    （4）、校准指令及判别准则详见《SLM3100单相电能模块通信协议》。

8、检验报告

9、售后服务

（1）、质量保证期：一年；

（2）、质量保证内容：凡在质量保证期内，出现由于产品本身的质量问题，本公司负责免费维修或更换同型号的产品；

（3）产品以下内容不属于质保范围：

①、操作使用不当造成的设备损坏。如未按产品说明书要求接线、未按要求安装设备、过载使用产品等违规操作。

②、人为损坏。如用火烧设备、用力或用物体击打产品、高处跌落等造成的产品损坏。

③、产品标识不清或被私自改动。

④、未经本公司书面授权和同意，私拆或私自维修本公司产品。

⑤、不可抗力造成的设备损坏。如地震、火灾、洪水等法律定义的不可抗力。

（4）、凡超过质量保证期后的产品损坏，本公司负责免费鉴定。经过技术鉴定后，确属本公司产品质量问题的，本公司免费维修；非产品本身质量问题的，收取维修材料费和运输费。

10、联系方式
