1、产品简介

SL8422走廊灯控制器是SL8327B感应照度控制器的升级换代产品。它是一种采用照度优先控制，照度自动设置和动态延时自适应等技术融为一体的全数字化照度和人体感应走廊灯控制器。主要用于走廊、卫生间和盥洗室等场合的照明灯具节能控制。

控制器的照度控制值可以通过SL8303A系统遥控器现场设置，自动完成，操作简单，使用方便。数字照度控制技术，可以实现照度的大范围控制，保证了低照度下的精确控制，克服了灯具光反馈造成的频闪现象。照度优先控制技术，在照度超过关闭值后，无论是否有人都将关闭灯具。避免了人体优先控制技术中，白天存在的灯具一旦开启，经常有人经过就不会关闭的问题，提高了节能效果。

动态延时自适应技术，控制器实时测量单位时间的人数流量，流量较大时延时自动增加，关灯后延时又自动恢复到基础延时。通过延时的自适应调整，可以在人员出入频繁的情况下，显著减少灯具的启停次数，克服灯具老化严重等问题，延长灯具的使用寿命。

2、主要技术指标

2.1、整机部分

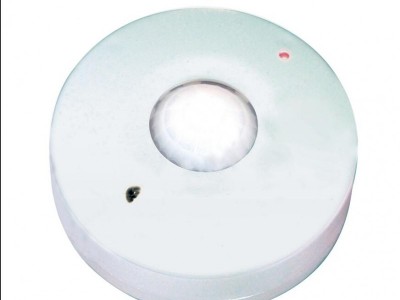

l SL8422数字走廊灯控制器外形如图1所示。

l 外壳尺寸：Φ100×40mm（不含镜头凸起部分）

l 整机重量：约160 g

2.2、使用环境条件

l 使用温度：-10℃ ~ 50℃

l 存储温度：-20~ 75℃

l 相对湿度：5% ~ 95%（不冷凝情况下）

2.3、工作电源

l 电源电压： 220VAC±10％

l 功率消耗：≤0.5W

l 输出电流：3A

2.3、出厂参数

l 照度范围：0~512Lx

l 出厂照度值：开启：3Lx，回差：3Lx

l 探测范围：半径：3～5米，水平角度：360°（安装高度≤3．5米，室温25℃）

l 基础延时：1～30分钟，自适应延时：3、5、10、15分钟。

l 延时默认值：5分钟

l 参数设置：照度、延时、强制开启／关闭等功能遥控器设置，断电保持。

3、指标灯介绍

  指示灯为多功能指示灯：

①、电源指示：指示灯长亮或闪烁表示电源输入正常；

②、人体探测（PIR）指示：自动模式检测到有人通过时闪烁；

③、遥控指示：接收到遥控信号时闪烁；

④、延时指示：人体感应延时设置时，闪烁的次数为延时的分钟数。

4、操作说明

4.1、强制功能操作

在正常工作状态下，第一次按“模式”键，指示灯变为红色长亮，表示处于强制开启模式；第二次按“模式”键，指示灯熄灭，表示处于强制关闭模式；第三次按“模式”键，指示灯变为绿色长亮，表示处于自动模式。之后按“模式”键，在这三种模式之间循环。

在选中的工作模式10秒内，再按“确认”键生效。如选择强制开启模式确认后，输出强制开启，负载灯亮，指示灯变为红色长亮；选择强制关闭模式确认后，输出强制关闭，负载灯灭，指示灯熄灭；选择自动模式确认后，控制器返回到自动状态，指示灯红色闪烁一次。如果处于负载灯关闭状态，指示灯熄灭，探测到人时，指示灯红色闪亮一次；如果处于负载灯开启状态，指示灯变成红色长亮，探测到人时，指示灯会闪灭一次。

在选中的工作模式10秒内，不按“确认”键，控制器返回原来的工作模式。
