入口温度和入口烟气流速等条件下,控制出口温
度到一个期望值,它采用双流体喷枪对烟气进行喷雾
来调节烟气温度的原理。MFM喷枪系统可以分
成多个组,以达到在所需要流量较小的情况下关
闭部分喷枪的目的。
32系统功能描述
大多数的组件均安装在一个底座上,一端连接到
供水和供气的管道上,另一端连接到MFM喷
枪,喷枪安装在篦冷机顶部。篦冷机出口温度的
测量通过安装在塔外的3个温度传感器来完成
的。系统包括:-水路系统:以设定好的压力和
流量向MFM喷枪供水。-气路系统:以设定好的

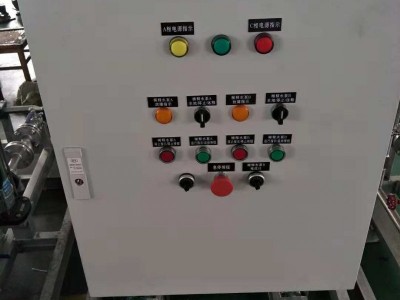

压力和流量向喷枪提供压缩空气。-控制系统
安装在单独的箱子里,带有控制面板。控制面板
的核心是西门子PC200控制器。控制器实时检
测篦冷机出口处的烟气温度,并且测量压缩空气
和水流量及其压力,控制水的流量以保持篦冷机
出口温度在一个稳定的设定值,它同时还可以回
馈显示所有的参数,包括水的压力、空气的压力
等
33设备的部件
所有设备的邮供可以在DR图中至
○
