一、产品命名规则

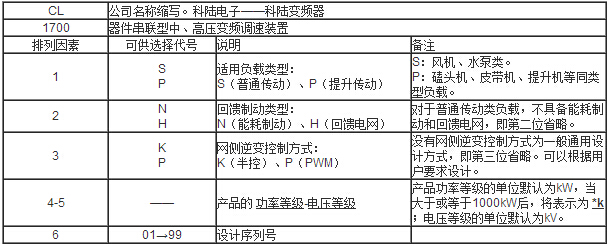

CL1700系列变频调速装置型号、编号及含义
过载能力
共三档，120%1min、150%1min、200%>1min。
针对以下型号默认过载能力，详见表格：
变频调速装置型号的举例说明：
CL1700S560-2.3-01
——科陆电子——科陆变频器1700系列，适用于普通传动类负载，过载能力为120%1min，150%立即保护。不具备能耗制动和回馈电网功能，网侧逆变器无控制，功率等级是560kW，电压等级是2.3kV，设计序列号是01。

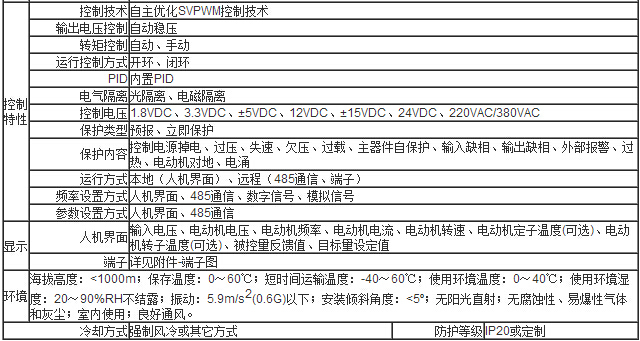

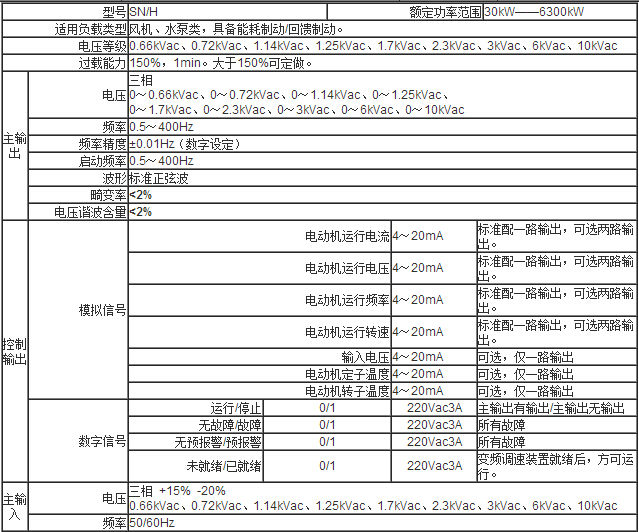

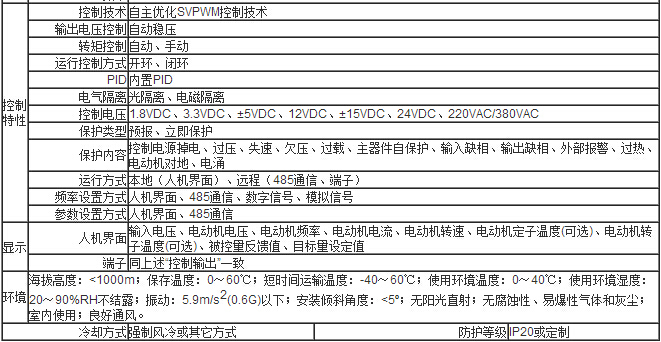

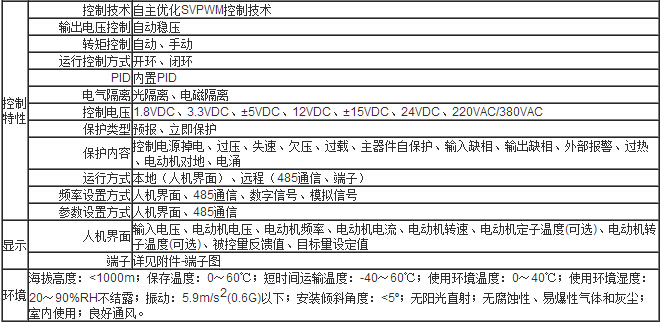

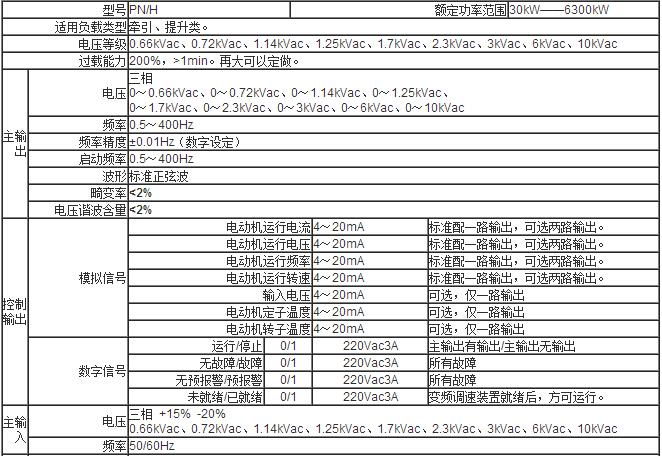

二、产品规格
三、简单应用、主回路拓朴与施工
1、简单应用
直接高压输入、输出。无需配置任何变压器、并联电容器与滤波器。参见图3.1.1。
2、主回路拓朴
采用低压（380V）成熟二电平拓朴技术，具有以下几个优点：
- 高可靠性；
- 高压产品高性能：易于把低压产品先进的矢量控制技术移植到高压产品中；
- 控制简单；
- 高精度；
- 控制波形产生的同时基本能消除低次谐波；
- 低频段波形好；
- 低频输出力矩大；
- 易于再生电能反馈电网，实现电能双向流动；
- 易于实现能耗制动；
- 产品体积小；
- 易维护。
3、成熟的二电平拓朴
本系列产品的主回路结构参见图3.2.1.1、3.2.1.2、3.2.1.3。
图 基本二电平拓朴
图 带能耗制动的二电平拓朴
图 电能双向流动的二电平拓朴——能量回馈
成熟的器件串联技术。
图 器件串联基本二电平拓朴
图 器件串联带能耗制动的二电平拓朴
图 器件串联电能双向流动的二电平拓朴——能量回馈
器件串联臂在理论上可以不受限制的串联N个器件。如果说每个器件的额定电压相等且为1200VDC，那么串联后总的额定电压为： 动态自动均压技术、器件额定电压大冗余设计、突波吸收大冗余设计，确保产品的可靠运行。
