▼产品概述
WGB-1200 低压无功动态监控终端采用多任务操作系统内核，实现了微秒级的快速投切，铁电技术；海量存储，交流采样技术、LCD 中文显示，四象限分析等技术，实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制16 路电容器组，直接连接电脑进行联机操作。主要应用于三相四线制的配电网，监测配电变压器、配电线路运行状
态和补偿电网无功，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。
该监控终端最大的特点就是通用型强，无论是需要动态快速补偿的汽车电焊车间、轮船点焊现场，还是要求静态稳定投切的普通大容量负荷场合，都可以通过简单的设置相关参数即可使用。内置滤波模式、循环模式、共分模式三种常见的补偿滤波方式，采样方式可以使用三相四线的共分补偿方式，也可采用两相电压一相电流的共补方式。具有抗电磁干扰强，保护功能齐全等优点，广泛应用于电力、冶金、石化、汽车、造船、港运、机械制造、造纸、烟草、化工、煤炭、水泥建材、电气化铁路、地铁、无轨电车等需要无功补偿和滤波的场合。
▼型号说明

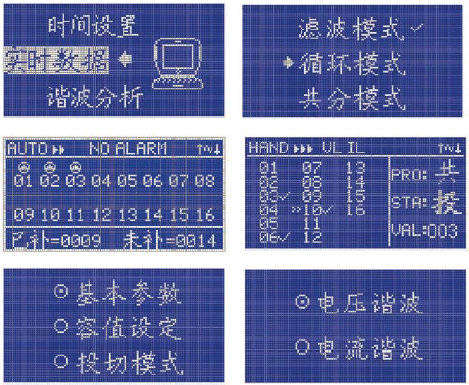

▼产品显示
▼功能特点
◆保护功能：装置具备上电保护、掉电保护、过压保护、欠压保护、过流保护、欠流保护、谐波越限等多种功能。
◆时钟功能：准确的时钟功能为系统事件的发生和各种统计量提供时间坐标
◆显示功能：采用LCD 液晶显示，中英文配合应用，可显示网线的三相电压、电流、功率因数、无功功率、有功功率、频率、各次谐波及其含量和畸变率、电容器组的通断状态、投入容量统计功能。
◆通讯功能：具备RS232 或RS485 通讯口，能与就地的计算机设备通讯或组网远程允许连接开放式结构的局域网络。采用MODBUS 通讯协议，在PC 或数据采集系统上运行的软件上能提供一个对于工厂、电厂、工业和建筑物服务的简单、实用的电量管理方案。
◆工作方式：具有自动控制和手动投切电容器等工作方式。
◆接线方式：三相四线接线方式和两相电压一相电流接线方式，可供选择。
◆投切方式：滤波模式、循环模式、共分模式，三种模式内部选择设定，并且具有共分投切路数设置功能。
◆密码保护：本机设置了密码保护，打开密码才能进入参数设置状态，用户可以自行设定。
◆故障自动诊断：具有故障自动诊断功能，并将结果显示在屏幕上或通过串行口输出。
◆催款功能( 需定制)：对信誉低的用户可使用催款功能，在到达规定的运行日期后，自动启动催款功能，停止控制器的工作。用户必须得到生产厂家的解除码，自行恢复控制器工作。
▼技术参数
◆基本参数
工作电源：AC220V±20%,50Hz±5%
取样输入电压：≤ AC400V 取样输入电流：0 ～ 5A
本机功耗：：≤ 20W 重量：1.8kg 安装方式：内嵌式
开孔尺寸（长* 宽* 深）：138mm×138mm×127mm
◆控制参数
取样灵敏度：≥ 50mA 投入门限系数：0.5~1.2、步长0.1、 出厂预置1.00
切除门限系数：内定 投切延时：20ms—999×20ms
过压保护：测量电压的100% ～ 150%、步长1% 出厂预置130%
欠压保护：测量电压的50% ～ 100%、步长1% 出厂预置80%
谐波电压超限：5.0% ～ 30.0%、步长0.5%、 出厂预置20%
◆测量精度
电压：±0.5% 电流：±0.5%
无功功率：±1.0% 有功功率：±1.0%
无功电度：±1.0% 有功电度：±1.0%
功率因数：±1.0%
◆通讯
物理接口：RS232、RS485
通讯规约：IEC870-5-101、CDT、MODBUS
波特率：1200bps、2400bps、4800bps、9600bps
◆输出参数
输出控制接点：最大16 路 总输出负载能力：≤ 1A
支路输出负载能力：DC+12V 输出，每路≤ 50mA
报警点输出：最大1 路，干接点输出，最大允许电流5A
◆性能
抗干扰能力：快速瞬变（脉冲群）干扰国标3 级（GB/T17626.4-2008）
