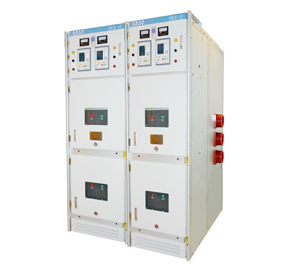

ZZKⅡ-12系列智能型双层式开关设备

ZZKⅡ-12系列智能型双层式开关设备是我公司自行研制开发的一代新产品。系三相交流50Hz的单母线分段系统的成套设备，作为接受和分配3-12kV系统的电能和对电路实行自动控制、监测及事件记录。广泛应用于电力系统各类变电所以及发电厂、工矿企事业高压配电作出线柜使用。该系列双层式开关柜可配用弹簧机构的VS1-12真空断路器，也可配用永磁机构的VS1-12/M型真空断路器，还可配用VED4-12真空断路器，具有结构设计合理、保护性能好、分断能力强、动热稳定性好、互换性强、使用维护安全方便等优点。

■　正常使用条件

1、环境温度：上限+40℃，下限-35℃（允许在-45℃时储运）；
2、海拔高度：不超过1000m；
3、相对湿度：日平均值95%及以下，月平均值90%及以下；
4、地震烈度：不超过8级；
5、无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及剧烈震动的场所。

注：凡超出上述要求范围的，由用户与制造厂协商确定。针对特殊场所，如地下变电所、无人守值变电所等运行不良的情况下，室内应增加恒温降温除湿设备，改善产品运行使用条件，确保设备安全可靠的运行。

序号

项目名称

单位

参数

1

额定电压

kV

12

2

额定电流

A

1250、1600、2000、2500、3150

3

额定频率

Hz

50

4

额定短时耐受电流（4s）

kA

20、25、31.5、40

5

额定峰值耐受电流

kA

50、63、80、100

6

绝缘水平

1min工频耐压

kV

42

雷电冲击耐压(峰值)

75

7

防护等级

IP4X
