一、概述
通常油田注水站注水泵流量大多采用传统的水源井深井泵，将水供到储水大罐，再由喂水泵将水从储水罐供给注水泵，最后由注水泵将水注入地层。注水泵电机大多为大功率电机，注水泵出口压力通常是通过调节阀门实现，操作人员随时靠观察压力表的压力来调节阀门，而水泵电机的额定转速基本保持不变，这样，对电机而言，浪费电能现象十分严重，管网水泵多，流程复杂，浪费电能又增加了操作人员的劳动强度。
二、西林变频器的应用
1、变频器调速控制系统装置采用的是西林变频器为主要控制器件，通过压力变送器采集4－20mA信号传输给变频器，通过PID运算来监测供水和注水管网的压力变化，控制变频器输出频率调节水泵的工作状态，使管网压力保持在一个恒定的压力范围。有效的抑制电机运行中存在的大马拉小车现象，减少用电设备的损耗，既减轻了操作者的劳动强度，节省了电能，延长了设备使用寿命，还能简化供水流程，提高工作效率。

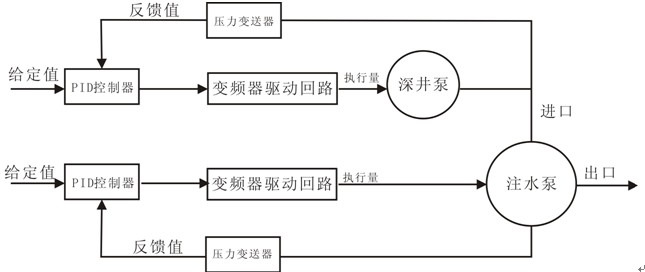

2、变频调速控制系统示意图
控制系统的工作原理为：
供水管网压力通过压力变送器采集反馈信号，通过变频器内部A/D转换模块将设定值及采集偏差信号值同时经过PID控制进行比较，PID根据变频器的参数设置，进行数据处理，将处理结果以运行频率的形式进行输出。当管网压力低于设定压力时，变频器会将运行频率升高，反则降低，并根据压力变化的快慢进行差分调节，以负作用为例：如果压力上升接近设定值的过程中，上升速度过快，PID运算也会减少执行量，从而稳定压力。
当出现缺相、变频器故障、超压时，系统会自动停机，并发出报警信号。此外，变频器故障时，系统可切换至手动方式，用备用工频方式运行，保证注水生产。变频器的软启动功能还减少了设备电机启动时的冲击电流，有效地保护设备、电网等，延长设备使用寿命。
3、可推广范围：所有泵类负载，如注水泵、输油泵、热水泵、深井泵、风机等。
三、结束语
西林变频器在油田注水泵的应用中，是根据实际情况设定管网水压自动调节水泵电机的转速，使注水管网的压力保持在给定值，以求最大限度的节约电能。目前此类系统使用稳定，效果明显。
