一、节能原理
AFMf技术控制解决方案首先建立了中央空调系统中变速水泵 扬程、效率与功率同流量与转速间的关联模型。其次结合多台水泵的运行特性，以最佳点工作流量与水泵转速比范围为参考，分析对应并联变速水泵能耗极小值的运 行工况下，各水泵的转速比的配置情况。最后参考并联变速水泵特性模型，运用极值分析法提出了AFMf在线优化配置方法，通过连续监测水泵总流量、扬程与需 求值，在线决策当前水力工况下的最佳水泵运行工况。
采用微电脑处理器和优化专用程序，利用交流调速、多机并联运 行方式进行闭环控制，按需要进行软件组态，在线自动检测制冷系统和热负载的运行状况，根据温度差值（流量、压力）进行PID调节，使水泵电机输出功率随热 负载的变化而变化，满足冷气需求量前提下达到最大限度的节能。
通过温度传感器，检测水循环系统的出、回水温度差，与人工设定温度值进行比较，经过温差控制器中的智能系统进行PID运算，输出4-20MA模拟量给交流 调速器，交流调速器根据模拟量的大小，自动调整水泵电机的运行速度，使整个循环系统始终运行在供需平衡状态，这样既提高了系统的工作效率，又使该系统运行 在最经济、合理的状态，同时，也节约了能源----电能。
二、节能效果
节约冷水机组能耗5%～10%；节约水循环系统能耗35%～60%；节约系统风机能耗25%～50%；实行中央空调系统综合节能10%～25%。

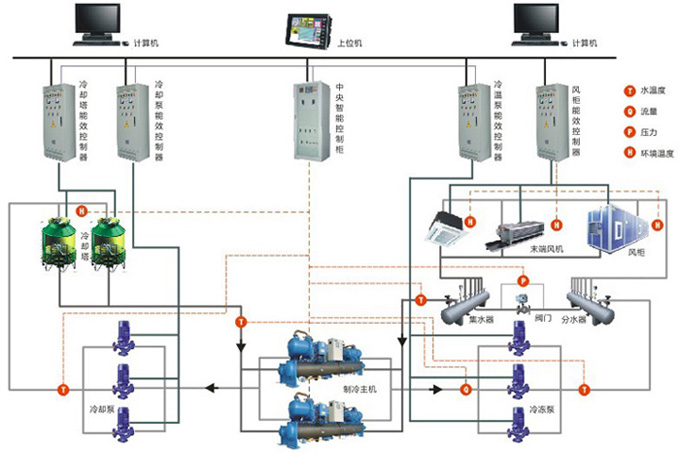

三、原理框图
AFMf技术控制解决方案首先建立了中央空调系统中变速水泵 扬程、效率与功率同流量与转速间的关联模型。其次结合多台水泵的运行特性，以最佳点工作流量与水泵转速比范围为参考，分析对应并联变速水泵能耗极小值的运 行工况下，各水泵的转速比的配置情况。最后参考并联变速水泵特性模型，运用极值分析法提出了AFMf在线优化配置方法，通过连续监测水泵总流量、扬程与需 求值，在线决策当前水力工况下的最佳水泵运行工况。
采用微电脑处理器和优化专用程序，利用交流调速、多机并联运 行方式进行闭环控制，按需要进行软件组态，在线自动检测制冷系统和热负载的运行状况，根据温度差值（流量、压力）进行PID调节，使水泵电机输出功率随热 负载的变化而变化，满足冷气需求量前提下达到最大限度的节能。
通过温度传感器，检测水循环系统的出、回水温度差，与人工设定温度值进行比较，经过温差控制器中的智能系统进行PID运算，输出4-20MA模拟量给交流 调速器，交流调速器根据模拟量的大小，自动调整水泵电机的运行速度，使整个循环系统始终运行在供需平衡状态，这样既提高了系统的工作效率，又使该系统运行 在最经济、合理的状态，同时，也节约了能源----电能。
二、节能效果
节约冷水机组能耗5%～10%；节约水循环系统能耗35%～60%；节约系统风机能耗25%～50%；实行中央空调系统综合节能10%～25%。
三、原理框图
 |

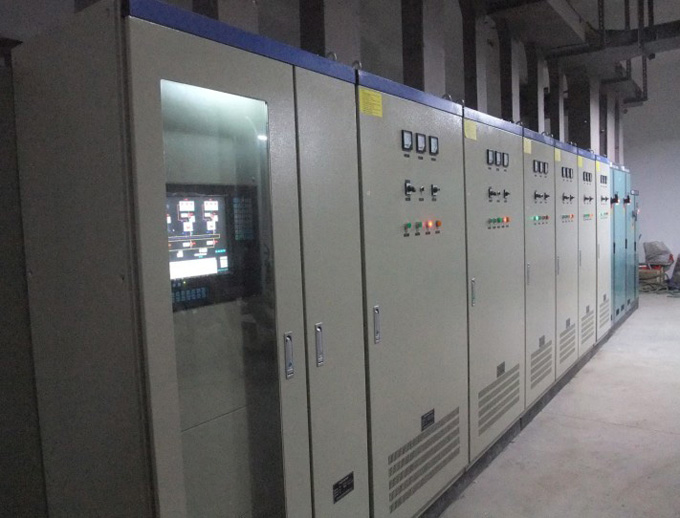

四、产品图片
 |
五、规格参数表
| 型号 | 额定功率 | 额定电流 | 额定电源电压 |
| VTZM-EEC-AFMF-307R5 | 7.5KW | 17A | 三相交流 380V±20% |
| VTZM-EEC- AFMF -3009 | 9KW | 20A | |
| VTZM-EEC- AFMF -3011 | 11KW | 26A | |
| VTZM-EEC- AFMF -3015 | 15KW | 34A | |
| VTZM-EEC- AFMF -3018R5 | 18.5KW | 41A | |
| VTZM-EEC- AFMF -3022 | 22KW | 48A | |
| VTZM-EEC- AFMF -3030 | 30KW | 60A | |
| VTZM-EEC- AFMF -3037 | 37KW | 75A | |
| VTZM-EEC- AFMF -3045 | 45KW | 90 A | |
| VTZM-EEC- AFMF -3055 | 55KW | 115A | |
| VTZM-EEC- AFMF -3075 | 75KW | 150A | |
| VTZM-EEC- AFMF -3090 | 90KW | 180A | |
| VTZM-EEC- AFMF -3110 | 110KW | 220A |
六、技术参数
| 项 目 | 规范 | |
| 电源 | 额定电源电压 | 三相 380V±20%，50～60Hz±5%，电压失衡率<3% |
| 输出 | 最大输出电压 | 最大输出电压与输入电源电压相同 |
| 输出电流定额 | 100%额定电流连续输出 | |
| 最大过载电流 | 150% 额定电流 1 分钟，180% 额定电流 2 秒 | |
| 保护 | 保护功能 | 短路、过流、过载、过压、欠压、缺相、过热、外部故障等 |
| 使用 条件 |
安装场所 | 室内，海拔低于1 千米，无尘、无腐蚀性气体 |
| 适用环境 | -10℃～+40℃,20%～90%RH(无凝露) | |
| 振动 | 小于0.5g | |
| 储存环境 | -25℃～+65℃ | |
| 安装方式 | 落地电控柜式 | |
| 防护等级 | 可定制 | |
| 冷却方式 | 强迫风冷 | |
| 旁路方式 | 手动转换、故障状态自动转换 | |
