一、实现节能的依据
由于风机和水泵的电力及运行特性极其类似,此处以风机为例来讨论其特性。
设计院对风机用能系统的设计是根据生产企业为满足生产工艺要 求的最大化而进行设计的(一般企业在风机系统设计时考虑了企业长远发展规划,以及增容、增量的预留方案),按照设计惯例留有一定设计余量(20%)。而作 为生产企业在从事产品生产时,很难达到设计时的生产量,这就出现了大马拉小车,电能浪费的现象,为节能提供了空间和依据。
风机能效控制器就是根据这一现象,采用智能化的检测方式,在线检测能源系统的工作状态,根据工艺要求的参数值,适时动态调整风机的工况,使其需求保持平衡,减少能源浪费,达到节能目的。
1、设计的理论依据
根据工艺要求的参数值,采用对应的传感器,实时跟踪检测运行 参数,动态调整风机的工况,依据风机流体动力学和空气动力学相似定律:转速跟流量成正比关系、跟压力成平方关系、跟轴功率成立方关系,在工艺允许的情况 下,转速只做小幅度调整,轴功率就会有较大的变化,这样既可以保证满足工艺要求,又可以达到较理想的节能效果。
2、节能原理
通过智能化系统按需要进行软件组态,采用MPF技术进行闭环控制,在线自动检测风机、用电系统的运行状况(温度、流量、压力、液位等),在满足该用电系统的生产工艺要求的前提下,合理的调整电机的功率,使其风机、水泵系统工作在最高效率状态,而达到节能的目的。
二、节能效果
节约电能综合能耗15%-40%

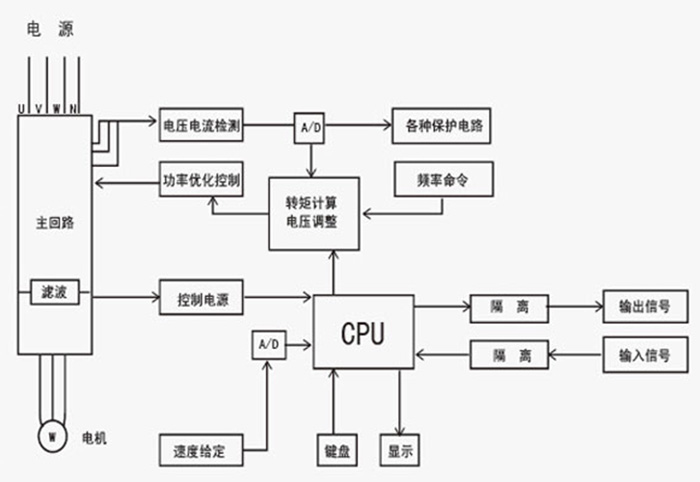

三、原理框图
四、产品图片
五、规格参数表
六、技术参数
由于风机和水泵的电力及运行特性极其类似,此处以风机为例来讨论其特性。
设计院对风机用能系统的设计是根据生产企业为满足生产工艺要 求的最大化而进行设计的(一般企业在风机系统设计时考虑了企业长远发展规划,以及增容、增量的预留方案),按照设计惯例留有一定设计余量(20%)。而作 为生产企业在从事产品生产时,很难达到设计时的生产量,这就出现了大马拉小车,电能浪费的现象,为节能提供了空间和依据。
风机能效控制器就是根据这一现象,采用智能化的检测方式,在线检测能源系统的工作状态,根据工艺要求的参数值,适时动态调整风机的工况,使其需求保持平衡,减少能源浪费,达到节能目的。
1、设计的理论依据
根据工艺要求的参数值,采用对应的传感器,实时跟踪检测运行 参数,动态调整风机的工况,依据风机流体动力学和空气动力学相似定律:转速跟流量成正比关系、跟压力成平方关系、跟轴功率成立方关系,在工艺允许的情况 下,转速只做小幅度调整,轴功率就会有较大的变化,这样既可以保证满足工艺要求,又可以达到较理想的节能效果。
2、节能原理
通过智能化系统按需要进行软件组态,采用MPF技术进行闭环控制,在线自动检测风机、用电系统的运行状况(温度、流量、压力、液位等),在满足该用电系统的生产工艺要求的前提下,合理的调整电机的功率,使其风机、水泵系统工作在最高效率状态,而达到节能的目的。
二、节能效果
节约电能综合能耗15%-40%
三、原理框图
四、产品图片
五、规格参数表
型号 | 额定功率 | 额定电流 | 额定电源电压 |
VTZM-EEC-FPWP-307R5 | 7.5KW | 13A | 三相交流 380V±20% |
VTZM-EEC- FPWP -3009 | 9KW | 17A | |
VTZM-EEC- FPWP -3011 | 11KW | 20A | |
VTZM-EEC- FPWP -3015 | 15KW | 26A | |
VTZM-EEC-FPWP -3018R5 | 18.5KW | 34A | |
VTZM-EEC- FPWP -3022 | 22KW | 41A | |
VTZM-EEC- FPWP -3030 | 30KW | 48A | |
VTZM-EEC- FPWP -3037 | 37KW | 60A | |
VTZM-EEC- FPWP -3045 | 45KW | 75A | |
VTZM-EEC- FPWP -3055 | 55KW | 90 A | |
VTZM-EEC- FPWP -3075 | 75KW | 115A | |
VTZM-EEC- FPWP -3090 | 90KW | 150A | |
VTZM-EEC- FPWP -3110 | 110KW | 180A | |
VTZM-EEC- FPWP -3132 | 132KW | 220A | |
VTZM-EEC- FPWP -3160 | 160KW | 265A | |
VTZM-EEC- FPWP -3185 | 185KW | 310A | |
VTZM-EEC- FPWP -3200 | 200KW | 360A | |
VTZM-EEC- FPWP -3220 | 220KW | 380A | |
VTZM-EEC- FPWP -3250 | 250KW | 420A | |
VTZM-EEC- FPWP -3280 | 280KW | 470A | |
VTZM-EEC- FPWP -3315 | 315KW | 530A | |
VTZM-EEC- FPWP -3355 | 355KW | 600A | |
VTZM-EEC- FPWP -3400 | 400KW | 660A |
六、技术参数
项 目 | 规范 | |
电源 | 额定电源电压 | 三相 380V±20%,50~60Hz±5%,电压失衡率<3% |
输出 | 最大输出电压 | 最大输出电压与输入电源电压相同 |
输出电流定额 | 100%额定电流连续输出 | |
最大过载电流 | 120% 额定电流 1 分钟,150% 额定电流 2 秒 | |
保护 | 保护功能 | 短路、过流、过载、过压、欠压、缺相、过热、外部故障等 |
使用 条件 |
安装场所 | 室内,海拔低于1 千米,无尘、无腐蚀性气体 |
适用环境 | -10℃~+40℃,20%~90%RH(无凝露) | |
振动 | 小于0.5g | |
储存环境 | -25℃~+65℃ | |
安装方式 | 落地电控柜式 | |
防护等级 | 可定制 | |
冷却方式 | 强迫风冷 | |
旁路方式 | 手动转换、故障状态自动转换 |
