中华人民共和国国家标准

GB/T 7726.3—1998
代替 GB 7726.3—87

铰接式客车机械连接装置球头销

Mechnical　connections　of　articulated　bus

Ball　pin

--------------------------------------------------------------------------------

1　范围

　　本标准规定了铰接式客车球铰式机械连接装置中的球头销的尺寸、材料、技术要求、检验、包装、贮存及运输。
　　本标准适用于铰接式客车的球铰式机械连接装置中的球头销。

2　引用标准

　　下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
　　GB　191—1990　包装贮运图示标志
　　GB／T　1958—1980　形状和位置公差检测规定
　　GB／T　3077—1988　合金结构钢技术条件

3　球头销尺寸

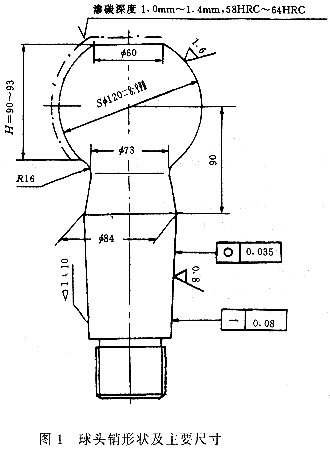

　　　球头销形状及主要尺寸见图1。

4　球头销材料

　　　球头销材料优先选用GB　3077中规定的20　CrMnTi。

5　技术要求

5．1　球头销球面的表面粗糙度为（见图1）。
5．2　球头销杆部锥体的表面粗糙度为（见图1）。
5．3　球头销杆部锥度偏差为±3′，素线直线度公差为0.08mm，圆度公差为0.035mm（见图1）。
5．4　球头销球面部（图1中H范围内）应进行渗碳，渗碳层深度为1.0mm～1.4mm，其表面硬度为58HRC～64HRC，杆部（除硬度转变区外）表面硬度为23HRC～43HRC。
5．5　球头销杆部锥体表面加工精度，采用环规涂色检查方法进行检查，其接触面积不小于总配和面积的70％。
5．6　球头销表面不允许有裂纹、刮伤、凹痕、锈蚀等现象，圆弧过渡处不应有尖角毛刺。
5．7　球头销包装前应作防锈处理。

6　检验

6．1　球头销逐件进行探伤检查，不得有裂纹。
6．2　每件球头销需经检验合格后，方能装车使用或出厂；
6．3　球头销杆部锥体圆度和直线度误差测量应符合GB　1958的规定，球头销杆部锥体圆度和直线度误差符合

5.3的规定。
6．4　球头销杆部锥体表面加工精度，采用环规涂色检查方法进行检查，应符合5.5的规定，球头销杆部锥体表面加工精度应符合5.2规定。
6．5　球头销的热处理符合5.4的规定。
6．6　球头销的外观符合5.6的规定。

7　包装、贮存及运输

7．1　球头销包装、贮存标志应符合GB　191的规定。
7．2　防锈处理后的球头销应采用塑料袋贮存。
7．3　出厂的球头销应附产品质量合格证书。
7．4　包装好的球头销应贮存在无酸、碱性和其他腐蚀性气体的仓库中。
7．5　球头销在运输过程中，严禁抛掷。
