变配电（变电、配电）系统是利用现代电子技术、通信技术、计算机及网络技术与设备相结合，将变配电系统的监测、控制、计量、供电工作有机地融合在一起，从而改进供电质量，力求供电安全、可靠、方便、灵活、经济、管理更为有效，提高服务水平，减少运行费用。
安科瑞的Acrel-2000型电力监控系统软件借助了计算机、通讯设备、计量保护装置等，为系统的实时数据采集、开关状态检测及远程控制提供了基础平台。该电力监控系统可以提供“监控一体化”的整体解决方案，主要包括实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower等。
本文以北京首科大厦为例，探讨电力监控系统在CBD中央商务区中的应用。
1项目介绍
首科大厦位于北京丽泽金融商务区，该园区为北京市“一主一副三新四后台”金融总体布局的重要组成部分，是继CBD、金融街后北京市倾力打造的又一金融发展中心，升值潜力巨大。首科大厦占地面积14589平米，总建筑面积106284平米，绿化4585平米，绿环率40%，使用率66%.A座高度95.7米，共26层， B座高度68.4米，共18层。
上海安科瑞电气股份有限公司于2012年9月承接北京首科大厦电力监控系统的设计与实施。
2用户需求
本项目为首科大厦电力监控项目，现场2个配电室，共180块仪表网络电力仪表。该项目为北京首科大厦变电所改造项目，供配电为高压10kV、低压400V配电，总共两个变电所，即1#变电所和2#变电所，监控值班室位于1#变电所，2#变电所与1#变电所之间相距大约500米。系统主要监控低压配电柜中安装的智能仪表的状态。通过组态软件Acrel-2000，实现对现场仪表的实时监测，并记录历史数据自动生成报表，以便查询。配电系统中采用上海安科瑞的多功能智能仪表（PZ96L-E4/KC），通过Acrel-2000和部分其他硬件集成后台监测系统，独立稳定运行，实现对配电系统的电力监控与电能管理。
3设计方案
现场设备全集中在2个配电室中，业主的电气值班室就近安排在其中1个配电室，本系统监控中心也安置在该值班室中。系统组网采用常见的3层结构，站控管理层、通讯管理层和现场设备层。
3.1参考标准
系统的设计满足以下所列制造和试验标准：
ISO/IEC11801 《国际综合布线标准》
JGJ/T 16-92 《 民用建筑电气设计规范》
GB/J63-90 《电力装置的电测量仪表装置设计规范》
GB/T13730 《地区电网数据采集与监控系统通用技术条件》
GBJ63-93 《电力装置电测量仪表装置设计规程》
GB2887 《计算站场地技术要求》
GB/50198-94 《监控系统工程技术规范》
GB50254/59-96 《电气装置安装工程施工及验收规范》
IEC-61131-3 《图形可编程标准》
3.2组网结构图拓扑图
为满足配电室统一监控的要求，配电现场安装的安科瑞公司网络电力仪表通过屏蔽双绞线手拉手式相连至后台主机内的工业串口卡，实现对现场数据的采集，存储，处理，实时显示以及历史查询，组网结构图拓扑结构如图1所示：
4 系统功能
上位机软件采用Acrel – 2000电力监控软件，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电力监控的功能。

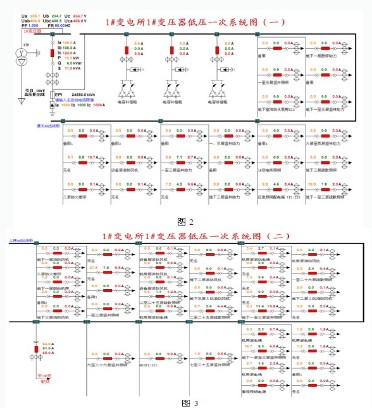

4.1配电系统一次示意图： 0.4kV配电室配电回路运行状态使用一次图形式显示，：0.4kV回路的母线电压，进线、母联或发电机双切回路的三相电流、有功无功功率、功率因数和频率；各馈线回路的三相电流和剩余电流。界面标注回路编号、用途、断路器编号、互感器变比，回路用途可由拥有管理员权限的用户修改。0.4kV回路界面如下图2、3所示：
4.2报表功能：通过报表功能可以查询任意时刻主要回路的全常规电参量数据、低压回路的用电量、低压馈线回路的漏电流值和配电线缆温度值。用户主要关注的是用电量报表，用电量报表用于对租户进行电费收费计量以及与供电局数据核对后进行成本核算，如下图4、5所示；
4.3趋势曲线：Acrel-2000电力监控系统提供了实时曲线和历史趋势两种曲线的分析界面，通过调用相关回路实时曲线界面分析该回路当前的负荷运行状况。如通过调用某配出回路的实时曲线可分析该回路的电气设备所引起的信号波动情况。系统的历史趋势即系统对所有已存储数据均可查看其历史趋势，方便工程人员对监测的配电网络进行质量分析。如下图6所示。
4.4事故报警和追忆：电力监控系统定义了所有配电回路过负荷及开关量变位实时报警和历史报警查询等功能，如下图7所示，列表中列出报警发生和恢复的时间、回路名称、回路编号、数据点、报警内容和报警值等数据。
5 运行效果
随着社会的发展及电力的广泛应用，智能电力监控系统已成为CBD中心商业区必然选择，Acrel-2000电力监控系统完成以后，减少了电气值班人员，实现了现场信息的实时监测；通过报警窗口的应用，消除了电气故障，远程的遥控操作，使值班人员更加安全，整套工作的实施也更加人性化。
6 结束语
本文以Acrel-2000智能电力监控系统的三层网络拓扑结构为核心，分析了网络拓扑结构的选型，以及Acrel-2000电力监控系统的功能和性能指标。在电力监控系统中，配置网络电力仪表具有实施简明、投资少等显着优点，可以方便和实时地监控配电系统的运行状态，对现场的用电设备进行统一管理，免去工作人员到现场记录的繁琐工作，系统对各种用电设备的历史运行数据和状态进行管理分析，便于维护人员明确设备状况，制定详细的设备维护计划，减少工作人员，提高效率。同时，根据建立的电能计量体系，可以了解、分析建筑总体能耗，提出降耗计划，采取节能降耗措施，逐步提高用电效率。
最后，虽然Acrel-2000电力监控系统为用户提供的是一套完整的数据，具体用到生产管理当中时，还需要人为的对数据进行深刻的分析和加工。只有不断的去运用这套系统，才能从中发现它更多的益处。
