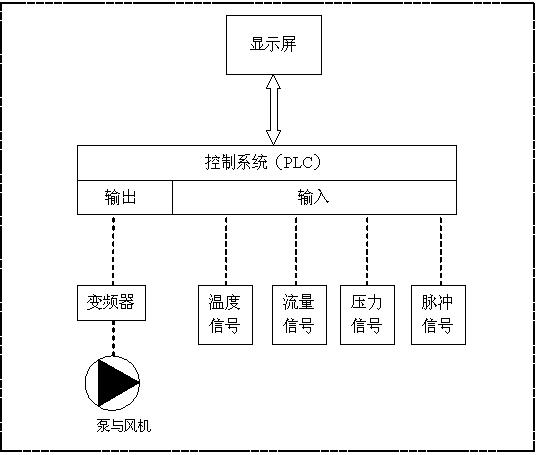

低压变频智能控制系统总结构图：
变频运行功能由变频控制柜实现，工频运行功能由原有的控制柜实现。
两个控制柜的输出接触器相互连锁，并由转换开关进行切换。
本设计充分体现了冗余功能，在系统变频出现故障时，可以切换至工频运行。
PLC控制系统的主要功能如下：
Ø 采集系统所需要监测的温度、流量、压力、液位等信号；
Ø 根据控制算法控制变频器启停，调节变频器的工作频率；
Ø 监测变频器的运行状态和报警状态，并及时反映到上位机人机界面中；
Ø 同上位机人机界面进行通讯。
控制方式
Ø 自动控制，自动调节水泵的运行频率；
Ø 手动控制，水泵运行、停止及频率设定手动。
故障报警处理
系统内任何变频器、信号监测探头，系统将按照以下方式显示故障：
Ø 上位机界面显示故障信息；
Ø 报警器发出故障音提醒操作人员。
