一、企业简介
中能深思(北京)节能技术有限公司成立于2005年,是一家科技型企业,专业从事数据中心空调产品研发、生产、销售,为数据中心提供全新的机房环维解决方案,2011年入选国家发改委、财政部第三批节能服务公司备案单位。
1、江苏电信南通分公司机房智冷空调项目
该项目新安装一套新型机房智能空调系统,对机房内13台服务器机柜安装智冷背板和连接管路、安装室外冷源系统(冷水塔+水冷冷水机组)以及一套智能环维控制系统,为各个机柜提供散热服务,替代原有机房精密空调运行,原机房空调作为备用。项目已经完成实施,投入运行,连续安全运行时间已超过7300小时。
项目能效测试分析表
智冷背板
控制系统
中能深思(北京)节能技术有限公司成立于2005年,是一家科技型企业,专业从事数据中心空调产品研发、生产、销售,为数据中心提供全新的机房环维解决方案,2011年入选国家发改委、财政部第三批节能服务公司备案单位。
中能深思立足于自主创新,目前已经针对数据中心的特点成功自主研发、推出了一系列具有国际先进水平的新一代数据机房空调产品,拥有产品的完全知识产权,截至2012年底已经获得10多项发明和实用新型专利和3项软件著作权。
二、技术介绍
1、技术原理

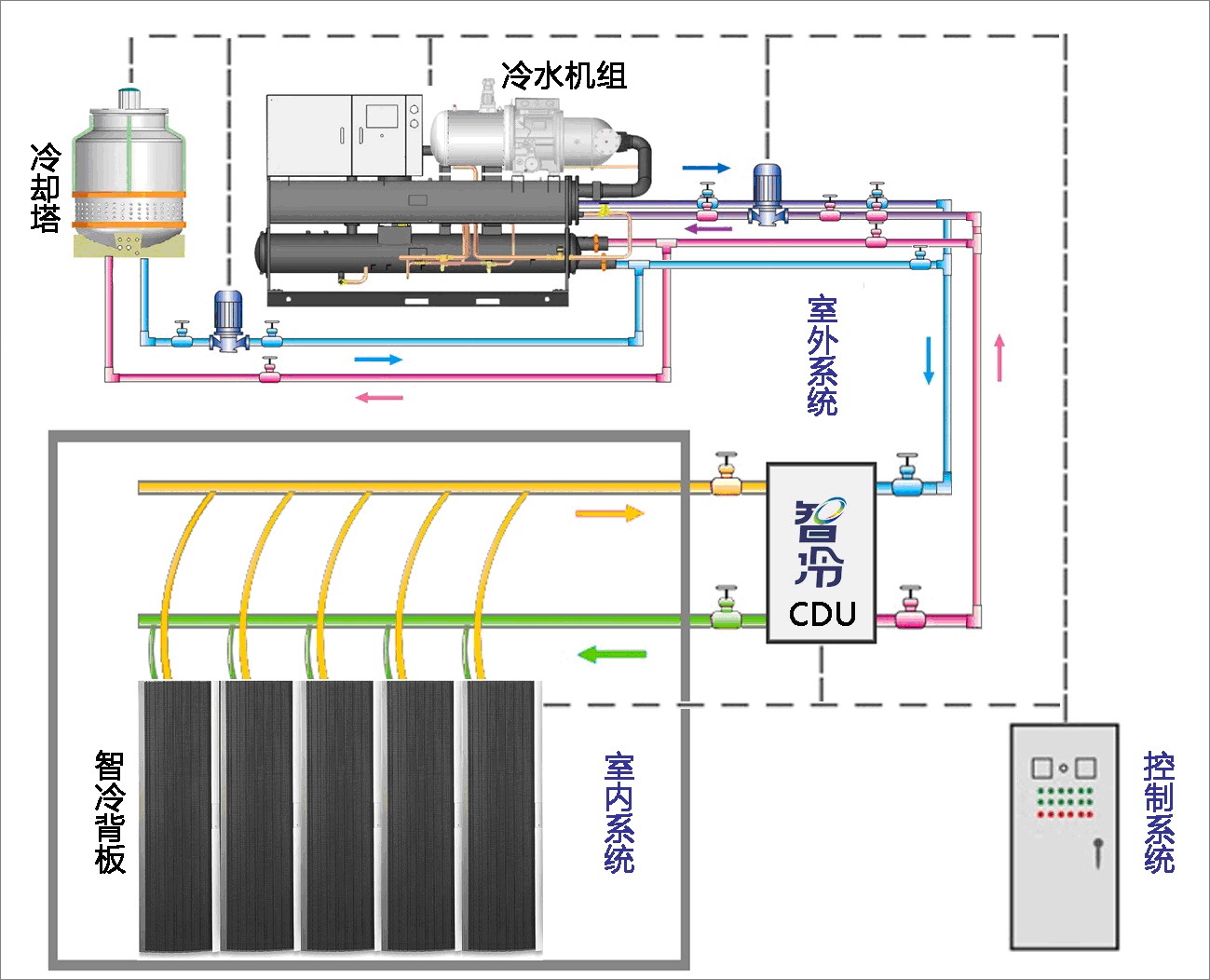

机房智冷空调系统由室内系统(以智冷终端为主)、室外系统(以冷量分配单元和冷源设备为主)和电控系统组成。整个机房智冷系统构成如图所示:
机 柜内设备排出的热风与安装在机柜背后的智冷终端内的环保循环工质间接进行热交换后变成冷风排到室内环境。智冷终端内循环工质通过相变传热,受热由气态变成 液态,依靠微小压差沿制冷剂气体管路将热量带室外系统的CDU,在CDU内与室外系统的冷源设备提供的冷水进行热交换,循环工质受冷由气态变成液态,依靠 自身重力沿制冷剂液体管路流回智冷终端完成一个完整的热力循环,热量的传递依此顺序源源不断的传递到室外。室外系统为室内系统提供冷冻水,提供的冷冻水与 循环工质在CDU内进行热交换。由闭式冷却塔、冷水机组根据各自项目的特点组合的冷源系统提供系统所需的冷水,安装闭式冷却塔时可在低温季节实现对自然冷 源的充分利用。
2、产品特点
(1)高节能潜力:通过自然冷源高效利用、直接冷却、显性换热,与传统精密空调相比节能率最高可达70%;
(2)高安全可靠性:室内部分无任何运动部件,室外系统部件结构简单,设备成熟可靠,且室内部分采用环保制冷剂是实现冷热交换,无水引入机房。
(3)高密度散热能力:智冷终端直接安装在机柜上,实现对热源直接冷却,散热能力强,不会引起局部热点问题,单柜散热能力可达25kW以上。
(4)不占用室内空间:智冷终端采取机柜柜门型式,直接安装在机柜本体上,不占用机房内部空间。
(5)适用范围广:地域上可用在全国各地,适合各类大中小型数据中心或机房,可用于常规和高密度机柜散热。
三、具体案例1、江苏电信南通分公司机房智冷空调项目
该项目新安装一套新型机房智能空调系统,对机房内13台服务器机柜安装智冷背板和连接管路、安装室外冷源系统(冷水塔+水冷冷水机组)以及一套智能环维控制系统,为各个机柜提供散热服务,替代原有机房精密空调运行,原机房空调作为备用。项目已经完成实施,投入运行,连续安全运行时间已超过7300小时。
项目能效测试分析表
机房空调系统
|
机房智冷系统
|
||||
机柜数量
|
13
|
台
|
机柜数量
|
13
|
台
|
机房总电耗
|
1366560
|
kWh/年
|
机房总电耗
|
1070999.28
|
kWh/年
|
服务器电耗
|
683280
|
kWh/年
|
服务器电耗
|
683280
|
kWh/年
|
机房空调电耗
|
546624
|
kWh/年
|
机房智冷系统电耗
|
198525.6
|
kWh/年
|
机房PUE值
|
2.00
|
|
机房PUE值
|
1.49
|
|
节能量
|
348098.4kWh/年
|
||||
节能率
|
64%
|
智冷背板
控制系统
