DL型立式多级离心泵拆卸顺序和拆卸技术
DL型立式多级离心泵的拆卸，在作好准备工作的基础上，应按以下步骤及要求进行。

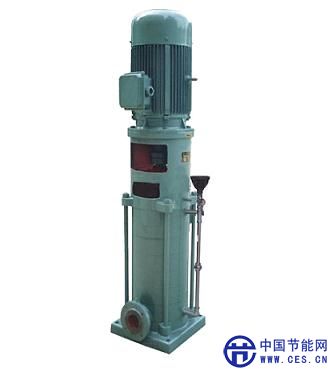

立式多级离心泵
①卸下介质管路上泵的出口阀以前、进口阀以后法兰的连接螺栓，将泵从介质管路中分离。卸下冷却水管。断开泵与电动机之间的联轴器，并将其从泵轴上取下。
②拧开泵的机座螺栓，同时，将各机座螺栓处的垫片按顺序编号，回装时仍放在原处，以减少找正工作量。
③拆卸轴承。先拧下前后侧轴承座与泵体的连接螺栓，拆掉轴承座，然后将轴承沿轴向抽出。
④拆卸轴封。拧下压盖与泵体的连接螺母，并沿轴向抽出压盖，取出填料或抽出机械密封。
⑤拆卸平衡盘。拧下尾盖与尾段之间的连接螺母，取下尾盖，然后将平衡盘沿轴向取出。松开平衡环与泵体的连接螺钉，即可卸下平衡环。
⑥长杆螺栓的拆卸。分段式多级泵的前段、中段、尾段，由若干个长螺栓穿起来固定在一起，形成一个完整的泵体，这些螺栓又叫长杆螺栓。拧紧长杆螺栓时，使各段之间轴向密封面紧密贴合，阻止了泵腔内的压力介质向外泄漏。长杆螺栓的拧紧力过大，会造成零件损坏；拧紧力过小，则密封面泄漏。有的制造厂家，在说明书上给出长杆螺栓预紧力值，修后组装时，按规定值上紧螺栓就行；多数制造厂家没有给出长杆螺栓的预紧力值，这就要求现场检修时，根据拆装前后拧紧长度的对比，保证拧紧力适中。简便的做法是，拆卸之前将各个长杆螺栓及其相配螺母按顺序编号，例如，按顺时针方向编号1、2、I3、…，另一端则按逆时针方向对应编号，并将螺栓相对应的螺栓孔也作相应的编号，以保证螺栓及螺母仍回装到原来的地方。用砂布打磨干净螺栓端面和螺母端面，对同一根螺栓，测量其两端露出螺母的长度。
组装时，用同样方法测量出和并计算出值，使值等于拆卸前的值就可以，分段式多级离心泵长杆螺栓伸出量记录实例。
测量、记录完毕，开始拆长杆螺栓。抽去长杆螺栓时，务必要在相隔180°的位置上保留两根，以免前段、中段、尾段突然散架，碰坏转子或其他零件。
为避免中段下坠压弯泵轴，在抽去长杆螺栓时，应在中段下侧加上临时支承。
⑦拆卸尾段蜗壳。用手锤轻轻敲击尾段的凸缘，使其松动，即可拆下。
⑧拆卸尾段叶轮。叶轮与泵轴的配合为间隙配合，但由于介质作用，可能锈蚀在一起。拆卸时，用木锤沿叶轮四周轻轻敲击，使其松动后，沿轴向抽出。
⑨拆卸中段。用撬棒沿中段四周撬动，即可拆下中段。再拆下叶轮之间泵轴上的挡套。然后，可由中段导轮上拆下人口密封环，导轮。
⑩用同样的方法，拆去余下的叶轮、中段，直至吸入盖。
拆卸完毕，应把轴承、轴、机械密封等用煤油清洗，检查有无损伤、磨损过量或变形，决定是否修理或更换。去掉各段之间垫片，除去锈迹。
