负荷计算与无功功率补偿全方位指南

负荷计算与无功功率补偿是电力系统中非常重要的两个方面。负荷计算是指对电力系统中的负载进行评估和分析，以确定系统所需的电力容量和功率。这对于电力系统的规划、设计和运行都具有至关重要的意义。

在负荷计算中，需要考虑各种因素，如负载的类型、数量、功率需求、使用时间等。通过准确的负荷计算，可以合理地选择发电机、变压器、电缆等电力设备，确保系统能够满足负载的需求，并避免过载或容量不足的情况发生。

无功功率补偿则是为了提高电力系统的功率因数而采取的措施。功率因数是衡量电力系统有效利用电能的指标，较低的功率因数会导致电能的浪费和电网的不稳定。无功功率补偿通过在系统中添加无功补偿设备（如电容器、电抗器等）来补偿无功功率，提高功率因数。

通过合理的无功功率补偿，可以减少电网中的无功电流，降低线路损耗，提高电网的电压稳定性和供电质量。此外，无功功率补偿还可以降低电费支出，提高电力系统的经济效益。今天小编就给大家分享负荷计算与无功功率补偿全方位指南（从入门到精通），对电气设计初学者是非常好的学习资料。

▷ 负荷计算的基本概念及重要性

1、负荷计算的基本概念

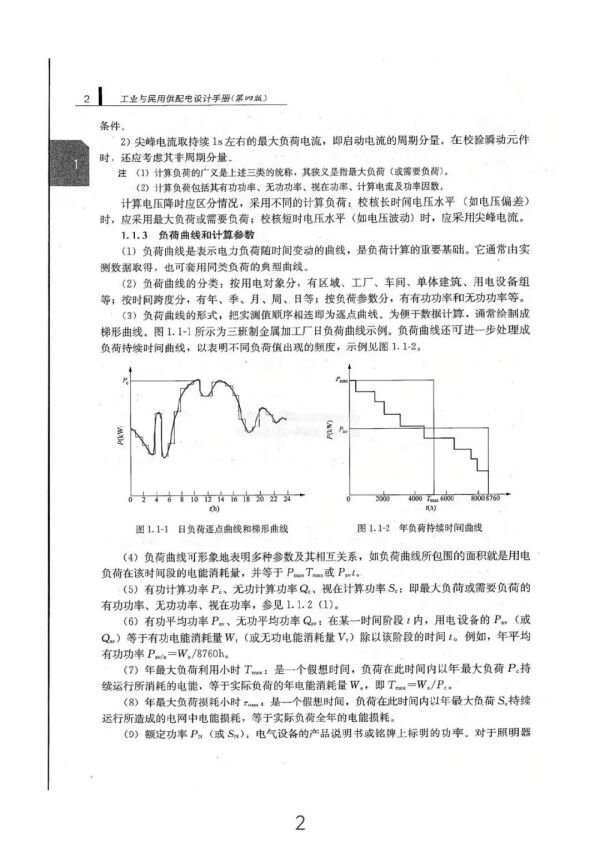

负荷计算是供配电系统设计的基础，其目的是确定系统在不同运行条件下的负荷需求，以便合理选择供配电系统的设备、导体和保护装置。计算负荷是指通过统计计算得出的，用于选择供配电系统各元件（如变压器、电缆、开关等）的负荷值。这个值通常基于设备在一段时间内的平均最大负荷，即所谓的“计算负荷”，常用P30（半小时最大负荷）来表示。

2、负荷计算的重要性

负荷计算的准确性直接关系到供配电系统的经济性、安全性和可靠性。合理的负荷计算能够确保系统设备在不过载的情况下运行，避免设备因长期过载而损坏，同时减少不必要的设备投资和运行成本。此外，准确的负荷计算还能为系统的电压调整、无功补偿和谐波治理等提供重要依据，从而保证电能质量和供电可靠性。

▷ 负荷计算的方法、步骤及设备功率的确定

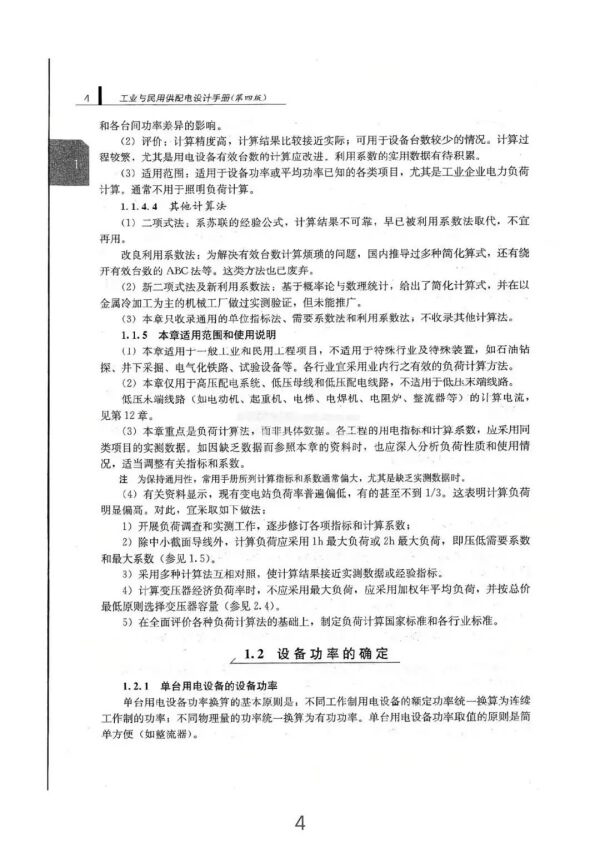

1、负荷计算的方法多种多样，但主要可以归纳为以下几种：

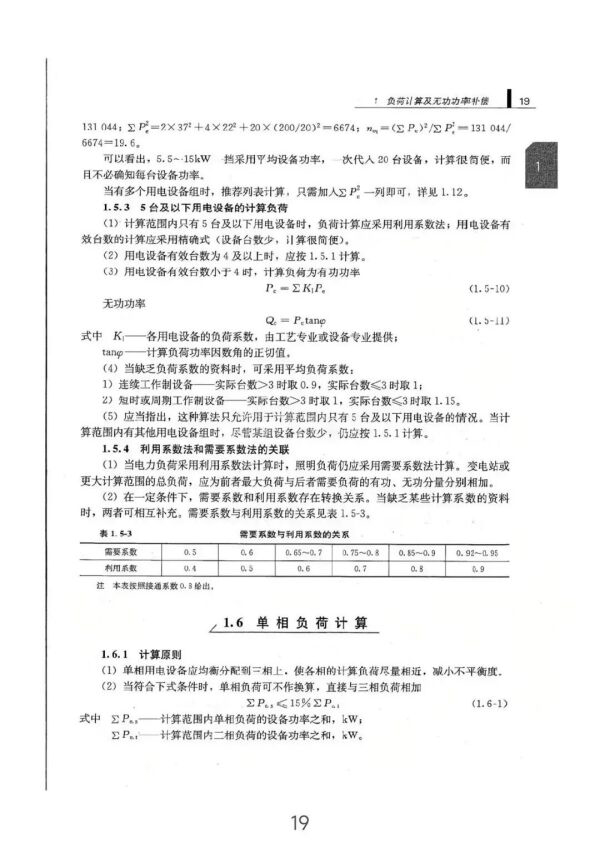

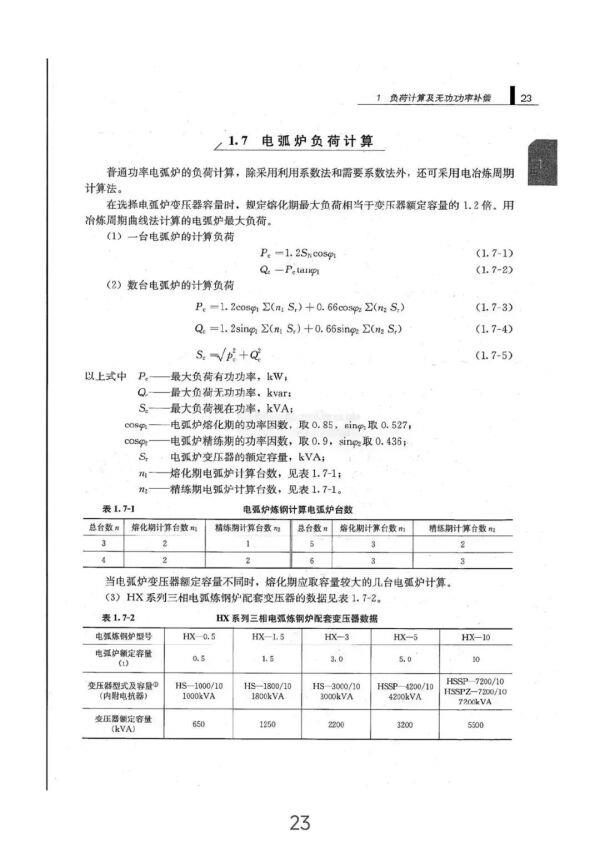

（1）需要系数法：适用于设备组容量较大且运行状况相对稳定的场合。该方法通过确定用电设备组的需要系数和同时系数，来计算设备组的计算负荷。需要系数反映了设备组实际负荷与设备额定功率之比，同时系数则考虑了设备组内部各设备之间的同时使用情况。需要系数法计算简便，但精度相对较低，适用于初步设计阶段或设备资料不全的场合。

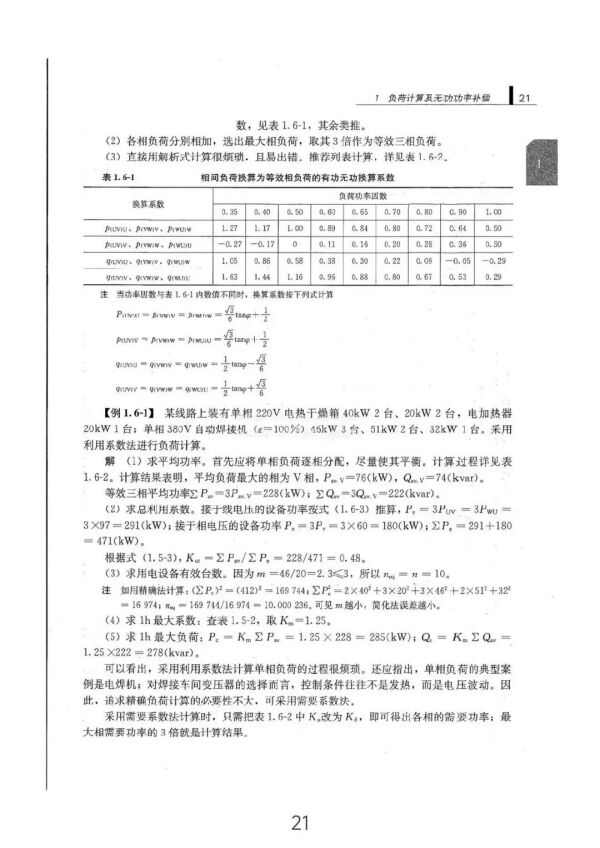

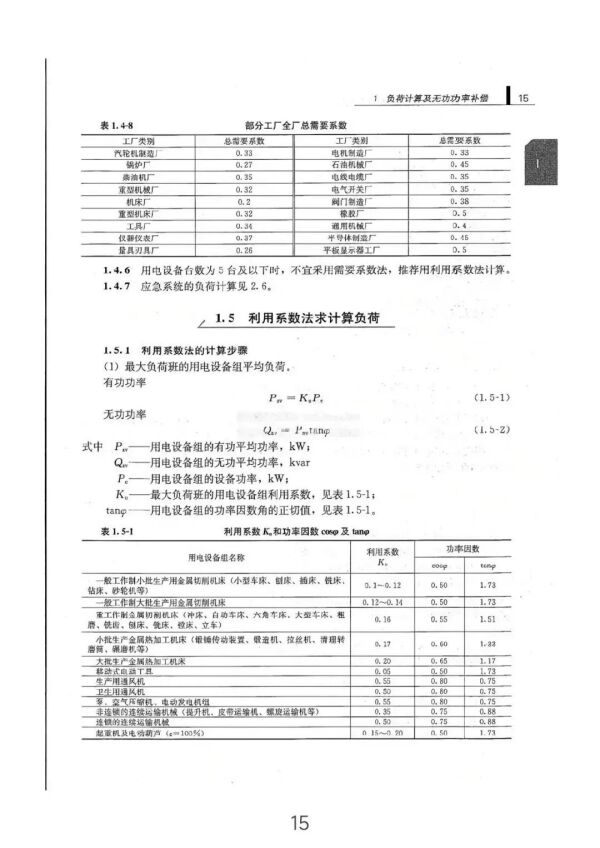

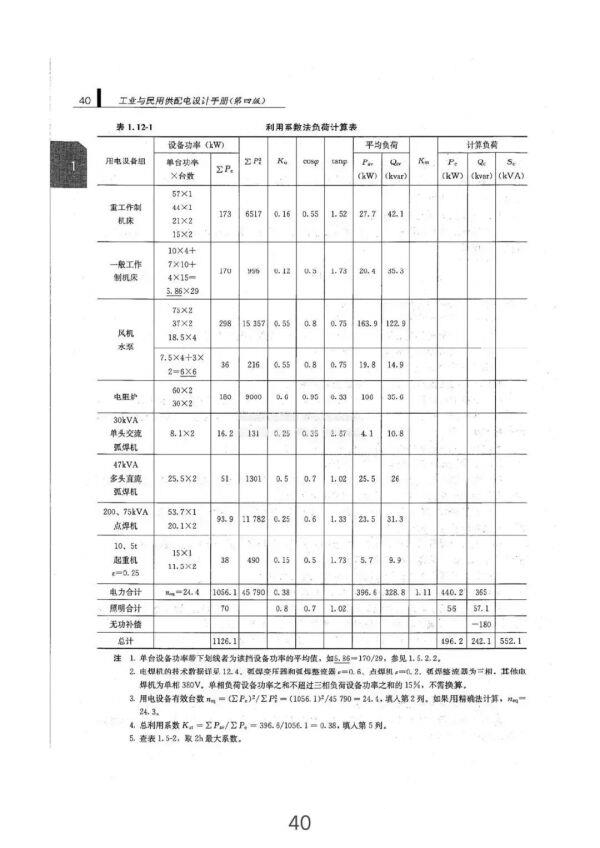

（2）利用系数法：适用于设备组运行状况复杂、负荷波动较大的场合。该方法通过计算设备组的平均负荷率（即利用系数）和最大负荷班内的平均负荷，来得到设备组的计算负荷。利用系数法考虑了设备组在不同时间段内的负荷变化，因此计算结果更为精确。但该方法计算过程相对复杂，需要收集较多的设备运行数据。

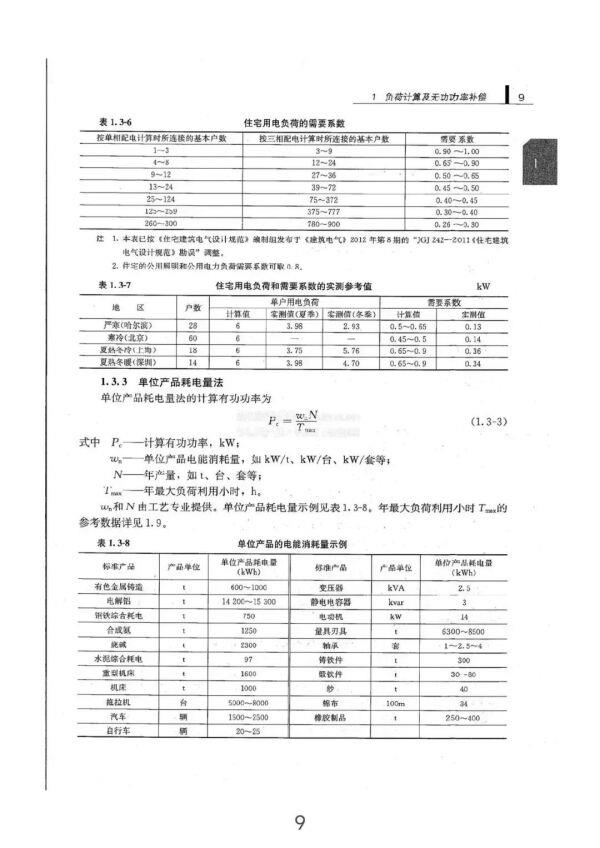

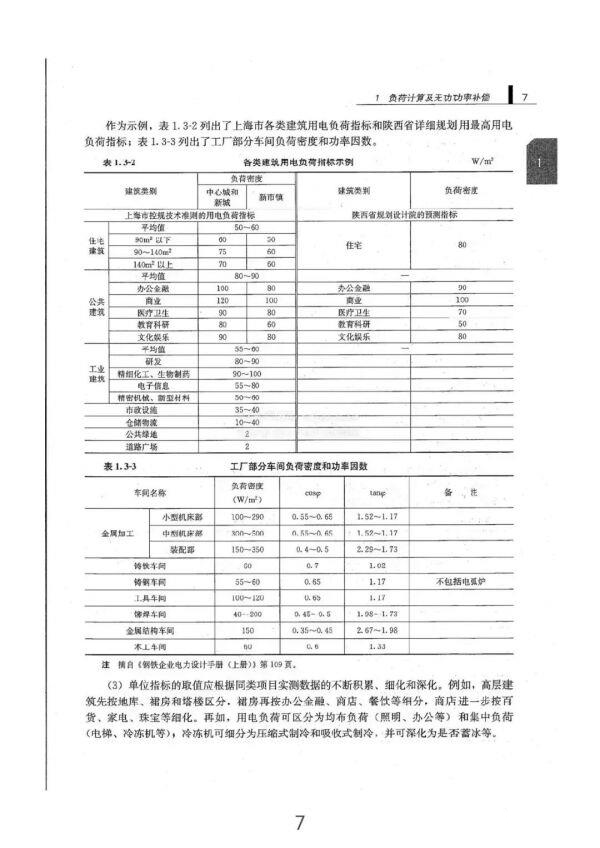

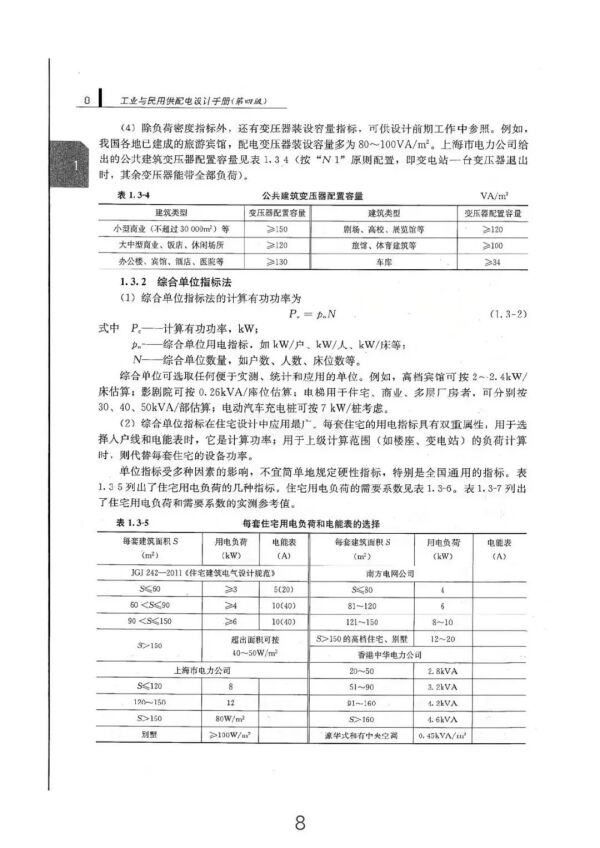

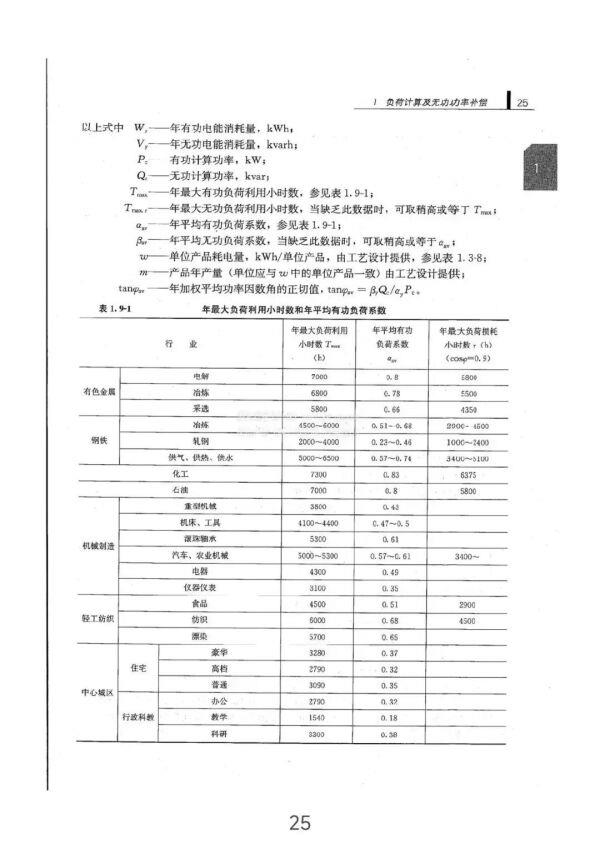

（3）单位指标法：包括负荷密度指标法、综合单位指标法和单位产品耗电量法等。这些方法适用于缺乏详细设备资料或设备种类繁多的场合。它们通过设定一定的单位面积功率或单位产品耗电量等指标，来估算用电设备的计算负荷。单位指标法计算简便，但精度受指标设定合理性的影响较大。

2、设备功率的确定

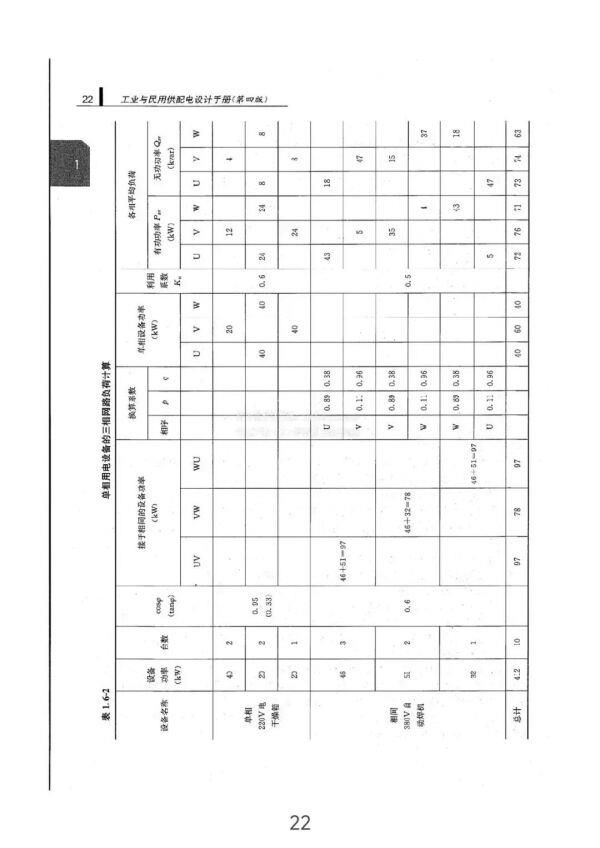

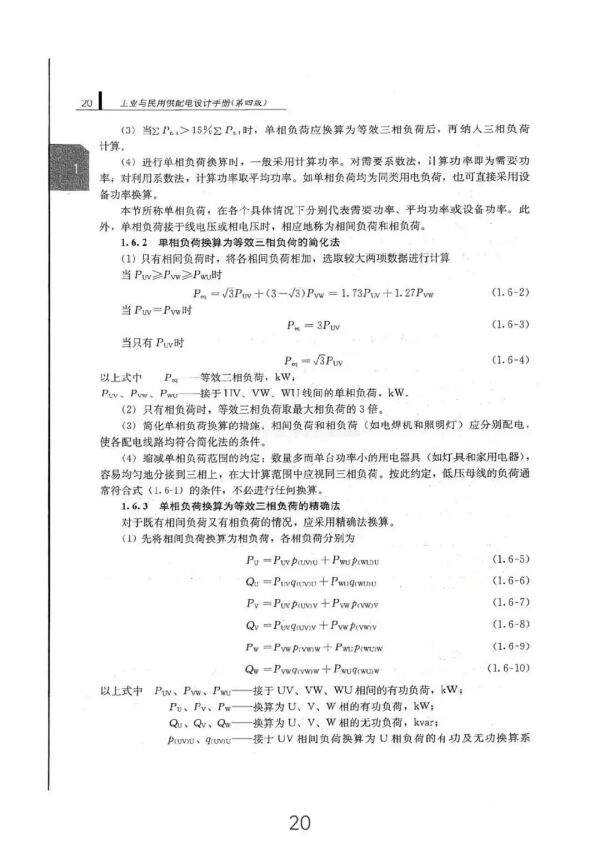

在负荷计算过程中，设备功率的确定是关键一步。对于单台用电设备，其设备功率通常直接由设备铭牌给出。对于多台用电设备组成的设备组，则需要考虑设备之间的相互影响和同时运行的可能性，通过合理的计算方法来确定设备组的总设备功率。常见的设备功率确定方法包括直接测量法、查阅设备手册法和估算法等。

3、负荷计算的步骤

负荷计算一般遵循以下步骤：

（1）收集资料：包括用电设备的种类、数量、额定功率、运行时间等基本信息。

（2）确定计算范围：根据系统规模和设计要求，合理确定负荷计算的范围和层级。

（3）选择计算方法：根据设备组的特点和运行状况，选择合适的负荷计算方法。

（4）进行计算：按照选定的计算方法，对设备组的负荷进行计算。

（5）校验和调整：对计算结果进行校验和调整，确保计算结果的准确性和合理性。

▷ 负荷计算及无功功率补偿

1、无功功率补偿的意义

无功功率补偿是改善电网功率因数、降低电能损耗、提高电压质量和供电可靠性的重要手段。在电力系统中，由于大量感性负载的存在，如电动机、变压器等，会产生大量的无功功率。

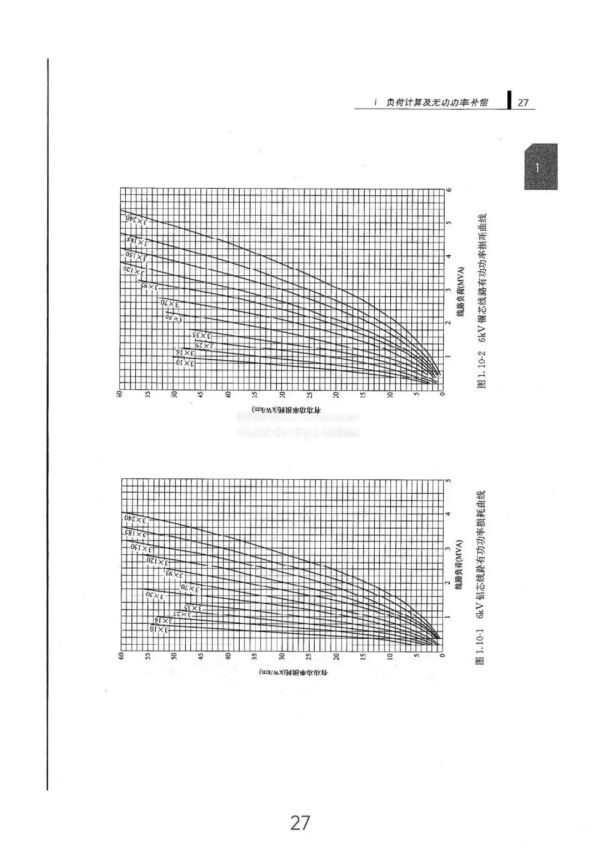

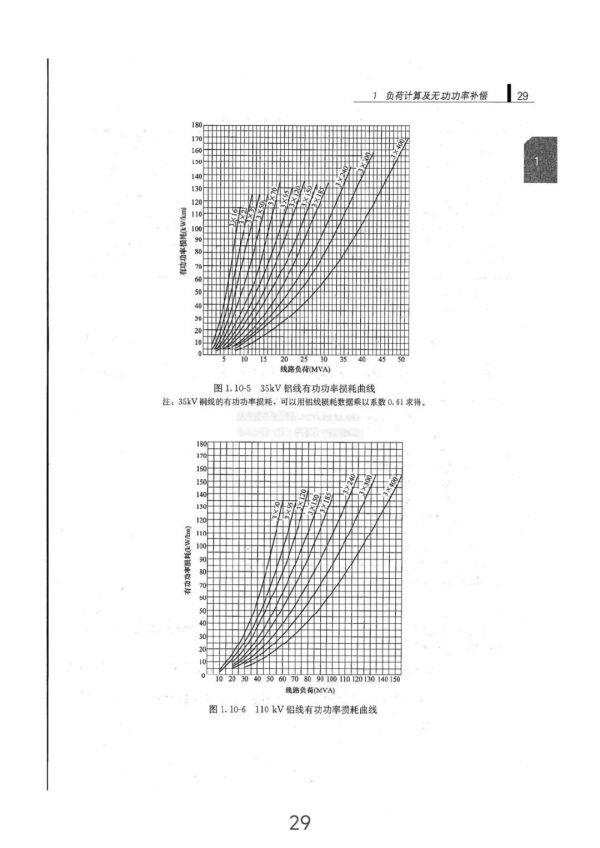

这些无功功率在电网中流动会占用输电设备的容量，增加电能损耗，降低电压质量。通过无功功率补偿，可以减少线路和变压器的无功功率损耗，提高电网的功率因数，从而降低电能损耗和电费支出。同时，无功功率补偿还能改善电网的电压质量，提高供电可靠性。

2、无功功率补偿的原则

无功功率补偿应遵循以下原则：

全面规划：在电网规划阶段就应充分考虑无功补偿的需求和布局。

合理布局：根据电网的结构和负荷分布情况，合理确定补偿装置的布置位置。

分级补偿：在电网的不同层级（如高压侧、中压侧、低压侧）分别进行无功补偿。

就地平衡：尽量实现无功功率的就地平衡，减少无功功率在电网中的流动。

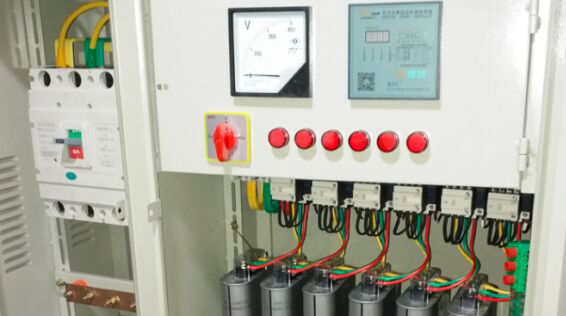

3、并联电容补偿装置

并联电容补偿装置是无功功率补偿中常用的装置之一。它通过向电网提供容性无功功率来补偿感性无功功率，从而提高电网的功率因数。并联电容补偿装置具有以下特点：

（1）结构简单：并联电容补偿装置的结构相对简单，安装和维护也相对容易。

（2）经济高效：并联电容补偿装置的成本相对较低，且能够显著降低电网的电能损耗，从而提高电力传输和使用的经济性。通过合理的补偿容量配置，可以在较短时间内收回投资成本，实现长期的经济效益。

（3）易于维护：并联电容补偿装置的运行稳定可靠，维护工作量相对较小。只需定期检查电容器的外观、温度以及连接线路等，确保其处于良好的工作状态即可。

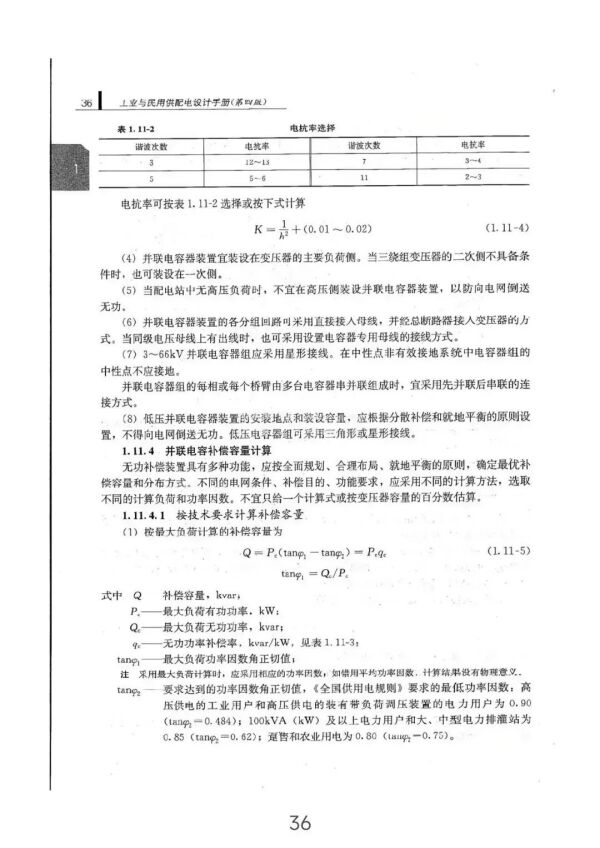

4、补偿容量的确定

（1）补偿容量的确定是无功功率补偿设计的重要环节。补偿容量过小，无法有效改善电网的功率因数，降低电能损耗；补偿容量过大，则会造成不必要的投资浪费，甚至可能引发电网的电压波动和过电压问题。因此，在确定补偿容量时，需要综合考虑电网的负荷特性、电压质量、谐波含量以及经济性等因素。

（2）常见的补偿容量计算方法包括经验公式法、负荷统计法和仿真计算法等。经验公式法根据电网的功率因数目标和负荷特性，通过经验公式估算出所需的补偿容量。负荷统计法则通过统计电网中各类感性负载的容量和运行时间，结合无功功率的需求特性，计算出总的补偿容量。仿真计算法则利用电力系统仿真软件，对电网进行建模和仿真分析，从而得到精确的补偿容量。

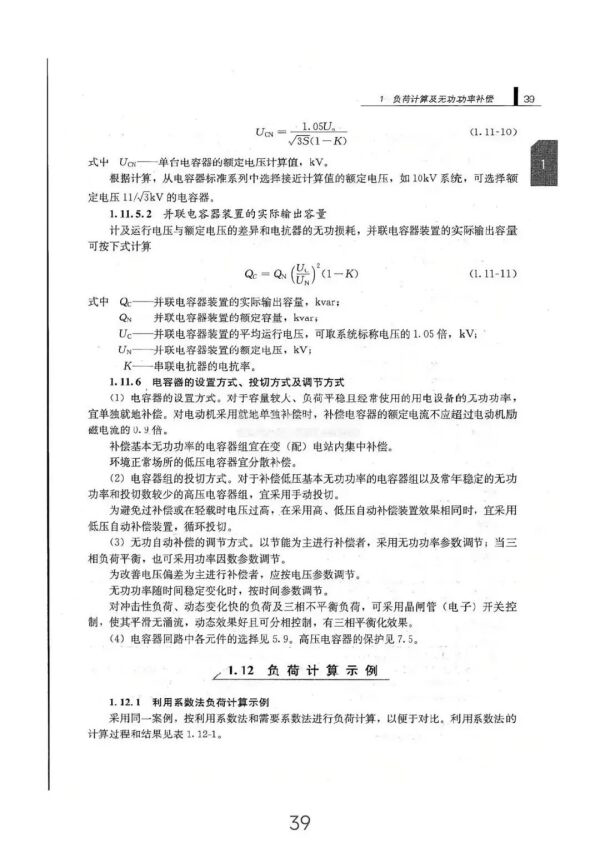

5、补偿装置的投切与控制

（1）为了实现无功功率的动态补偿和精确控制，补偿装置需要具备可靠的投切和控制功能。常见的投切方式包括手动投切和自动投切两种。手动投切需要人工操作，适用于负荷变化不大或需要定期维护的场合。自动投切则通过控制器或智能系统实现补偿装置的自动投切和调节，能够根据电网的实际无功需求和电压状况进行实时调整，确保电网的功率因数和电压质量始终保持在最优状态。

（2）控制器的选择对于补偿装置的性能和效果至关重要。现代控制器通常采用先进的控制算法和通信技术，能够实现精确的补偿控制和远程监控。通过实时监测电网的功率因数、电压、电流等参数，控制器能够自动调整补偿装置的投切状态和输出容量，确保电网的稳定运行和高效利用。

6、补偿装置的应用场景

并联电容补偿装置广泛应用于各种电力系统和用电场合中。在高压输电系统中，补偿装置能够减少线路的无功功率传输损耗，提高输电效率；在中低压配电系统中，补偿装置则能够改善电网的电压质量，提高供电可靠性。此外，在工业生产、商业建筑、居民小区等用电场合中，补偿装置也被广泛应用以提高用电效率、降低电费支出。

7、新型无功补偿技术的发展

（1）随着电力电子技术的快速发展和智能电网的建设推进，新型无功补偿技术不断涌现。例如，静止无功补偿器（SVC）和静止同步补偿器（STATCOM）等电力电子装置能够实现更加快速和精确的无功补偿控制。

这些装置通过电力电子开关器件的快速切换和调节功能，能够实时跟踪电网的无功需求和电压变化，实现动态无功补偿和电压调节。相比传统的并联电容补偿装置，新型无功补偿技术具有更高的补偿精度、更快的响应速度和更强的适应性。

▷ 文章总结

综上所述，《工业与民用供配电设计手册(第四版)》的第一章“负荷计算及无功功率补偿”详细阐述了负荷计算的基本概念、方法、步骤以及无功功率补偿的意义、原则和具体实施方式。通过合理的负荷计算和无功功率补偿措施的实施，可以确保供配电系统的安全、经济、可靠运行，提高电能质量和供电可靠性，为社会的经济发展和人民生活提供坚实的电力保障。
